VeEX VePAL CX380s-D3.1 kábel TV analizátor

Platform képességei

• Robusztus, de könnyű platform a jövőbeni kihívásokra felkészítve
• Nagy felbontású, 7″-os érintőképernyő, áttekinthető grafikus felületekkel
• Ethernet port a távvezérléshez, irodai alkalmazásokhoz, munkafolyamat menedzsmenthez
• Gyors és hatékony mérési eredmény letöltés USB pendrive-ra, vagy ftp feltöltés LAN, DOCSIS, USB Wi-Fi, vagy USB BlueTooth kapcsolaton keresztül
• ReVeal? szoftver a műszer konfigurációhoz, csatorna tábla feltöltéshez, jegyzőkönyv készítéshez
• Cserélhető, nagy kapacitású LiIon akkumulátor
• Opcionális Wi-Fi, VoIP, és IPTV analízis
• Opcionális optikai video mikroszkóp és jelszint mérő

Műszer képességei

• 5MHz-1GHz frekvencia tartomány
• SLM mérések (egy csatorna, system scan, TILT és telepítési mérések)
• Annex A, B és C támogatás
• Valódi spektrum analizátor 30 ms sweep idővel
• QAM csatorna MPEG-TS analízise
• Visszirányú generátor (CW, QPSK, QAM 16/64/128/256)
• Előre és visszirányú QAM mérések (MER, Pre/Post BER, konstelláció, histogram, equalizer)
• Fejlett digitális mérések (HUM, EVM, fázis jitter, symbol rate hiba, frekvencia válasz, csoportkésleltetés)
• DOCSIS 3.0 modem 32×8 csatorna összefogással
• Opcionális DOCSIS 3.1 modem
• Gigabit Ethernet performancia mérések (BERT, Throughput, RFC2544, Y.1564 SAM)
• Fejállomási automatikus mérés a teljes csatorna táblán
• DOCSIS Burst demodulátor
• OFDM digitális csatorna mérések

Megjegyzés: a funkciók egy része szoftver/hardver opcióként érhető el

A VeEX VePAL CX380s-D3.1 műszer 32×8 DOCSIS 3.0/3.0 beépített modemével valós kábelmodem csatlakozási teszteket lehet végezni, így nincs szükség külső kábelmodemre. Így mérhetővé válik a kábelmodem teljes csatlakozási folyamata, a csatorna szintek, és link statisztikák, továbbá ellenőrizhető a visszirányú csatorna összefogás.

A DOCSIS 3.1 OFDM funkció magába foglalja a fizikai link csatorna (PLC) és a next codeword pointer (NCP) szintjének, a MER-nek, és a codewords (CW) mérését, továbbá a modulációs profil analízisét és a teljes OFDM csatorna teljesítményének mérését.

Az analóg és digitális vivők a jel tartalma és a teljesítmény eloszlás alapján is nagyon különböznek. Ezek méréséhez fejlett SLM technológiára van szükség. Analóg csatornákon az audio és videó vivő szint, a jel/zaj viszony, a különböző torzítások és a modulációs mélység határozza meg a minőséget, míg digitális mérések esetén a csatorna teljesítmény, a MER, a Pre/Post-BER, a konstellációs diagram és hasonlók adnak tájékoztatást.

A hisztogram analízis vagy a TILT mérés tovább könnyíti a KTV hálózat üzemeltetők munkáját.

A CX380s-D3.1 műszer fejlett DSP technológiája révén valódi spektrum analízis képességgel bír, így a gyors tranziensek és az impulzus zajok is láthatóvá válnak. Az 1GHz-es sávszélesség, a 60dB dinamika tartomány, a gyors reagálású 7″ nagy felbontású színes LCD kijelző részletes analízist tesz lehetővé.

A QAM Wiz opcióval lehetőség nyílik a kábelmodemek mélyebb szintű vizsgálatára. A megfelelő UCD (Upstream Channel Descriptors) kiválasztását követően az analizátor elkapja és demodulálja a kábelmodem burst jelét, és több más paraméteren túl méri a visszirányú modulációs hibaarányt, továbbá megjeleníti az adott kábelmodem MAC címét is.

Az RJ45 réz és az SFP interfészen keresztül teljes 1Gbps sávszélességű RFC2544 (throughput, latency, jitter, frame loss) ajánlás szerinti mérések, BER mérés és akár 8 egyidejű stream generálásával Throughput mérés végezhető.

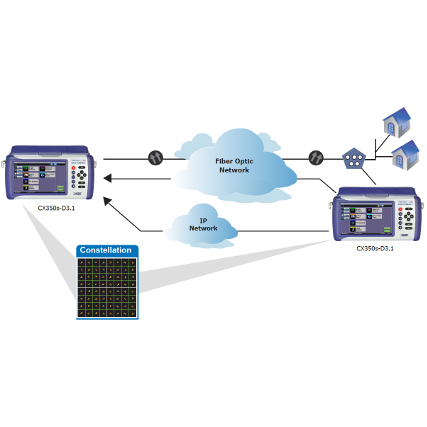

Az előfizetői oldalon az analizátor csatlakoztatható az ügyfél kábelmodemére, vagy a beépített modemnek köszönhetően akár közvetlenül a koax kábelre. A fejállomási oldalon akár egy VeEX MPX100, akár már kompatibilis mérőműszer szolgál távoli eszközként.

A visszirányú sávszélesség és zaj méréséhez jó megoldás a CX380s-D3.1 jelgenerátora, mely a felhasználó által beállítható jelszintű folyamatos, QPSK, vagy 16/64/128 QAM modulált jelet generál a visszirányú sávban. A generált jelet egy másik, visszirányú analízisre képes VeEX KTV analizátorral (CX180R, CX3x0, CX150, stb.) vizsgálva jelszintet, MER-t, Pre/Post BER-t, fázis jittert, csoportkésleltetést, szimbólum sebesség hibát, és egyéb paramétereket vizsgálhatunk.

A QAM jelek minőségi paraméterein túl a CX380s-D3.1 képes az MPEG Transport Stream tartalom kiolvasására és dekódolására. Detektálja a csatornánkénti MPEG programok számát, ezek kodek információit, PID számát, és a stream információkat. Az ETSI TR 101 290 ajánlás szerinti mutatók megjelenítése jól specifikálja az MPEG Transport Stream hibamentességét.

General
Input Impedance: 75?
Frequency Range: 5 MHz to 1 GHz
Input Level Range: -50 dBmV to +60 dBmV
Dynamic Range: 60 dB
Display Range: 70 dB
Vertical Scale: 1, 2, 5, 7, 10 dB
Attenuation: 0 to 50 dB in 5 dB steps
Frequency Reference: ? 2 ppm typical

Analog Channel Measurement
Level Range: -50 dBmV to +60 dBmV
Level Accuracy: ? 1.5 dB
Level Resolution: 0.1 dB
Standards: NTSC, PAL, SECAM
Channels: Video, Audio 1 and Audio 2, and FM V/A1, V/A2 Adjacent
Advanced Analog Measurements: C/N, HUM, CSO/CTB

Digital Channel Measurement
Level Range: -50 dBmV to +60 dBmV
Level Accuracy: ? 1.5 dB
Level Resolution: 0.1 dB
Modulation: QAM 16/64/256, Annex A/B/C
Symbol Rate: 1 to 7 MHz programmable
Constellation Display: QAM 16/64/256 with zoom
Minimum QAM Locking Level: -15 dBmV
Adaptive Equalizer Display
MER Range: 22 dB to > 40 dB, ? 1.5 dB
Adjacent Channel
Pre & Post BER Range: 0 to 9 x 10-3
Errored and Severely Errored Seconds
Histogram Analysis: up to 60 min per minute and per second
? MER, Pre BER, Post BER, Errored Sec, Severely Errored Sec
Timed Stats
Advanced Digital Measurements (software option)
? Group Delay: 1000 ns max
? Max Amplitude Change: 5 dB max
? Phase Jitter: 10% max
? Symbol Rate Error: 10000 ppm max
? Frequency Error: 6920 ppm (250 kHz max)
? Frequency Response: +/-4 dB max
? HUM: 0 to 10%
? EVM: 1 to 5%
? Carrier to Noise: 50 dB max
? Carrier to Ingress: 45 dB max
? Est. EQ Stress: -35 to -40 dB
? Est. Un-EQ MER: 25 to 35 dB
? Est. Noise Margin: 1 to 12 dB
? Est. Echo Margin: -32 to 63 dB

Spectrum Analysis
Span: 5 MHz to 1 GHz, zero span
Resolution Bandwidth: 1 MHz, 300 kHz, 100 kHz, 30 kHz, 10 kHz
Video Bandwidth: 1 MHz, 100 kHz, 10 kHz, 100 Hz
Minimum Sweep Time: 30 ms

Other Measurements
System Scan: typical 30 seconds
Tilt: up to 8 Analog plus 8 Digital channels
Programmable Pass/Fail Threshold: 10 sets
Programmable Channel Table: 20 tables
Test Point Compensation: 10 sets

Az analizátor szoftver és hardver opciókkal bővíthető.
