Fluke Networks DSX-602 digitális kábel-analizátor
Réz kábelminősítés költséghatékonyan

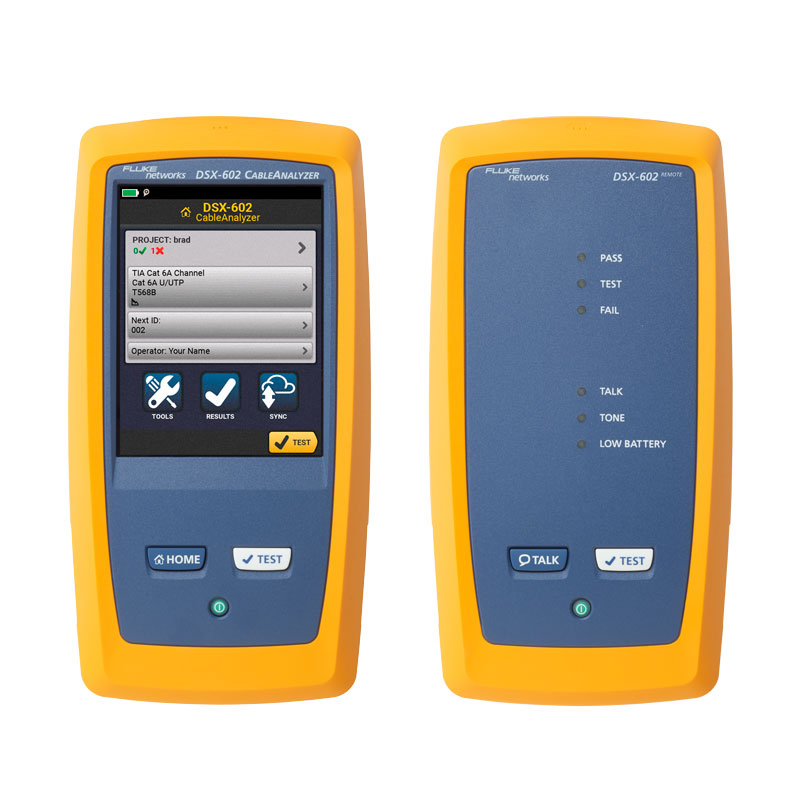

Az új DSX-602 digitális kábel analizátor lehetőséget biztosít a réz kábelek tesztelésére, hibakeresésre és minősítésére egy érpártól a 10G Ethernet telepítésekig függetlenül attól, hogy Cat5e, Cat6 vagy Cat6A szabványos telepítésekről van szó.
- Színes, grafikus, gesztus-vezérelt érintőképernyő az egyszerű hibakereséshez
- Beépített Wi-Fi a LinkWare™ Live könnyű elérése érdekében
- Level IIIe pontossági szint
- A világ legnagyobb kábelgyártóinak elfogadó nyilatkozataival
Legfontosabb képességei összefoglalva
Teljesítmény
- 10 másodperces Cat6A és 9 másodperces Cat6 mérési idő
- Megfelel az ISO/IEC Level IIIe pontossági követelményeinek
- Események, hibák (áthallás, reflexió, árnyékolás, bekötés) grafikus megjelenítése
- Elektromosan központosított, szabványos mérőadapterek
- 24 ezer mérési eredmény tárolása és kezelése teljes grafikával
- Kapacitív érintőképernyő a gyors és áttekintő használat érdekében
Egyedi fejlesztések, védjegyek
ProjX?
Feladatkezelő rendszerrel meggyőződhetünk az elvégzendő mérések darabszámáról, eredményéről, javítási listáról, akár 100 párhuzamos projekt aktuális állapotáról.
Taptive?
Kezelőfelület leegyszerűsíti a beállításokat, kizárja a hibázás lehetőségét, gyorsítja a kiértékelést és a hibaelhárítási időt.

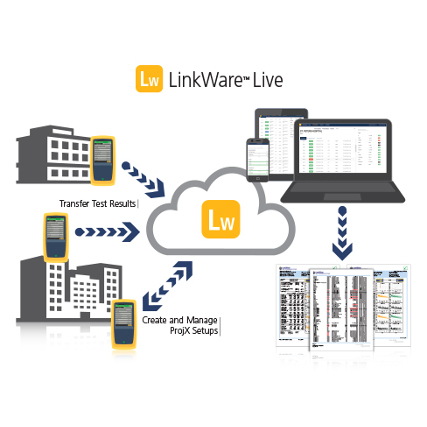

LinkWare™
A mérési eredmények kiértékelése és dokumentálása és statisztikák a professzionális menedzsment szoftver segítségével.
Áthallás és reflexiós hibahelyek grafikus megjelenítése
 A hagyományos kábel analizátorokkal ellentétben a DSX-600 nem csak frekvencia menetek megjelenítésére alkalmas, hanem időben ? azaz a távolság függvényében ? is megjeleníti az áthallás (HDTDX) és reflexiós (HDTDR) hibákat, így egy gombnyomással információt kapunk ezen hibák pontos helyéről, legyen az a kábelszakaszon vagy akár egy csatlakozási pontnál. |
Egyedi mérések
 Árnyékolás integritásának méréseA hagyományos kábel analizátorok közvetlen DC mérési metódusa gondot jelent az árnyékolás mérésénél olyan esetekben, amikor a rack szekrények közös földeléssel vannak ellátva. Ráadásul ez a technológia képtelen az árnyékolás hibák helyének meghatározására. A DSX-5000 levédett AC mérési technológiája képes az árnyékolás hibák helyének megállapítására ilyen esetekben is.? |
DSX-8000, DSX-5000 és DSX-602 összehasonlítása
|
|
|
Fluke Networks DSX-602 |
|
| Maximális mérési szabvány | TIA Cat8/ISO Class I/II | TIA Cat6A/ISO Class FA | TIA Cat6A/ISO Class EA |
| Maximális mérhető kábel kategória | Cat8 | Cat7A | Cat6A |
| Pontossági szint | Level VI/2G Accuracy (2 GHz) | Level V | Level IIIe |
| Maximális mérési frekvencia | 2000 MHz | 1000 MHz | 500 MHz |
| Cat6A/ClassEA autotest mérési idő | 8 sec | 10 sec | 10 sec |
| Cat8/Class I/II autotest mérési idő | 16 sec | – | – |
| Memória kapacitás | kb 10000 Cat 8 grafikonokkal és kb. 24000 Cat6A grafikonokkal | kb 24000 Cat6A grafikonokkal | kb 24000 Cat6A grafikonokkal |
| Permanent Link adapter | tartozék | tartozék | opcionális (-PRO verzióban alap tartozék) |
| PoE ellenállás kiegyenlítetlenség mérése | igen | igen | nem |
| Módus konverziós mérések (TCL, ELTCTL, stb.) | igen | igen | nem |
| Fejlett árnyékolás vizsgálat | igen | igen | igen |
| Érintő képernyő | igen | igen | igen |
| Magyar nyelvű kezelői felület | igen | igen | igen |
| Koax adapter | opcionális | opcionális | opcionális |
| M12 ipari Ethernet adapter | opcionális | opcionális | opcionális |
| OTDR és OLTS modulok | opcionális | opcionális | nem csatlakoztatható |
| Optikai video mikroszkóp | opcionális | opcionális | nem csatlakoztatható |
| Patch Cord adapterek | opcionális | opcionális | nem csatlakoztatható |
| LinkWare™ Live felhő alapú mérési jegyzőkönyv tárolás | igen | igen | igen |
Részletes specifikációk
| Cable Types | |
| Shielded and unshielded pair LAN cabling | TIA Category 3, 4, 5, 5e, 6, 6A: 100 ? ISO/IEC Class C, D, E, EA: 100 ? |
| General Specifications | |
| Speed of Autotest | Full 2-way Autotest of Category 5e or 6/Class D or E: 9 seconds; Full 2-way Autotest of Category 6A/Class EA: 10 seconds |
| Supported test parameters (test standard determines parameters and frequency range reported) | Wire Map, Length, Propagation Delay, Delay Skew, DC Loop Resistance, Insertion Loss (Attenuation), Return Loss (RL), Near End Crosstalk (NEXT), Attenuation-to-Crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (PS ELFEXT), Power Sum NEXT, Power Sum ACR-N |
| Maximum frequency | 500 MHz |
| Test Result Storage | 24000 Cat 6A with plots |
| Display | 5.7 in LCD display with a projected capacitance touchscreen |
| Dimensions | Main Unit and Smart Remote: 6.67 cm x 13.33 cm x 27.94 cm |
| Weight | 3 lbs (1.36 kg) |
| Battery | Lithium ion battery pack, 7.2 V |
| Battery Life | 8 hours |
| Battery Charge Time | 4 hours (below 40° C, with tester off) |
| Environmental Specifications | |
| Operating Temperature | 0° C to 45° C |
| Storage Temperature | -30° C to +60° C |
| Operating relative humidity (% RH without condensation) | 0% to 90%: 0° C to 35° C 0% to 70%: 35° C to 45° C |
| Vibration | Random, 2 g, 5 Hz -500 Hz |
| Shock | 1 m drop test with and without module and adapter attached |
| Safety | CSA 22.2 No. 61010, IEC 61010-1 3rd Edition |
| Altitude | 4000 m 3200 m with ac adapter |
| EMC | EN 61326-1: Portable |
Adapterek DSX-600-as sorozatú analizátorhoz
 |
DSX-PLA004S Fluke Networks DSX Cat6A/Class EA Permanent Link adapter pár A DSX-602-PRO csomag tartalmazza |
 |
DSX-CHA004S Fluke Networks DSX Cat6A/Class EA Channel adapter pár A DSX-602 és DSX-602-PRO csomag is tartalmazza |
 |
DSX-COAX Fluke Networks DSX koax adapter pár 2 db koax channel adapter DSX sorozatú analizátorokhoz |
 |
DSX-CHA021S Fluke Networks DSX M12-D 4 pos Channel adapter pár |
 |
DSX-CHA-M12-X-S Fluke Networks DSX M12-X 8 pos Channel adapter pár |
Rendelési információk
| DSX-602 INTL | Fluke Networks DSX-602 Cat6A/ClassEA Digitális kábel-analizátor |

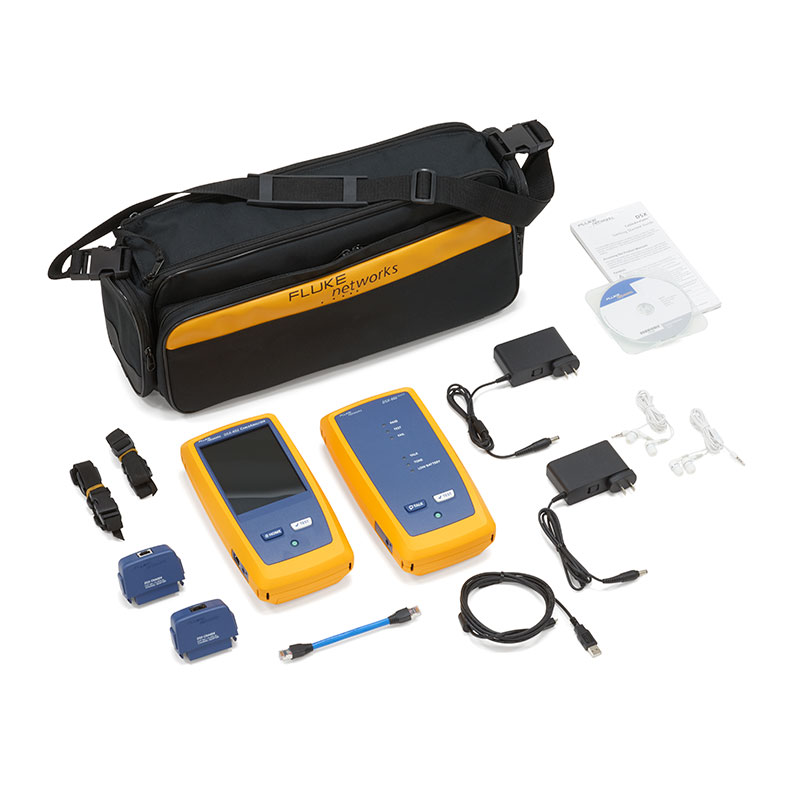

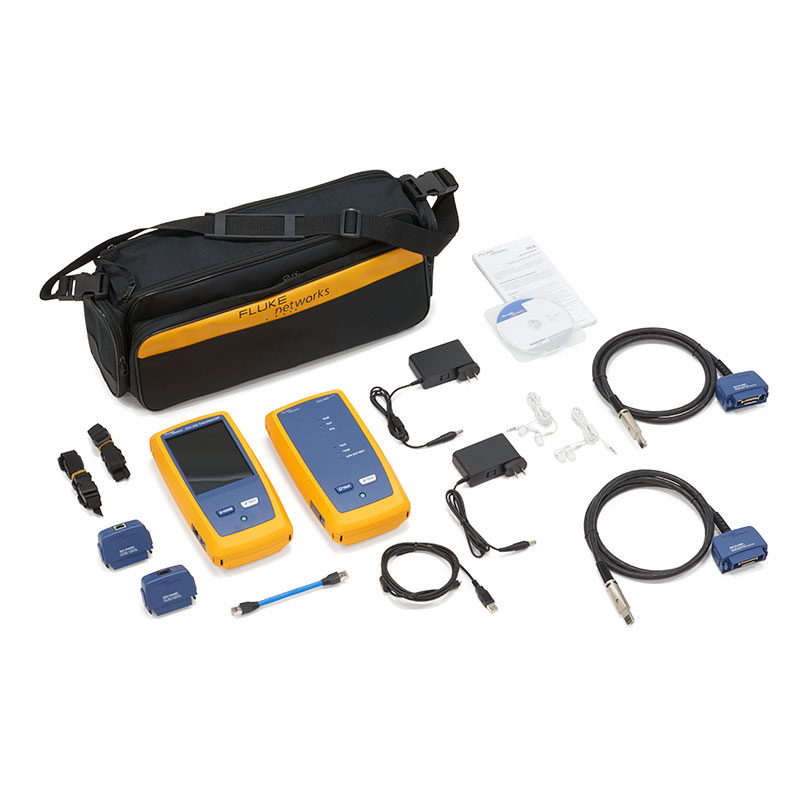

| Versiv2 fő és távoli egység beépített DSX-600 kábel analizátor modullal, Cat6A/Class EA Channel adapter pár, RJ45 referencia patch kábel, 2 db fülhallgató, 2 db pánt, hord táska, USB kábel, Versiv Open Source szoftver CD, 2 db töltő és tápkábel, kalibrációs igazolás | |
| DSX-602-PRO INTL | Fluke Networks DSX-600 Cat6A/ClassEA Digitális kábel-analizátor |
| Versiv2 fő és távoli egység beépített DSX-600 kábel analizátor modullal, Cat6A/Class EA Channel adapter pár, RJ45 referencia patch kábel, Cat6A/Class EA Permanent Link adapter pár, 2 db fülhallgató, 2 db pánt, hord táska, USB kábel, Versiv Open Source szoftver CD, 2 db töltő és tápkábel, kalibrációs igazolás | |
| Opciók, kiegészítők | |
| GLD-DSX-600 | Fluke Networks DSX-600 Gold Support, 1 év |
| Kibővített garancia az összes tartozékra és kiegészítőre is; kalibrálás vagy átvizsgálás évente egyszer díjmentesen; esetleges meghibásodás esetén a javítás idejére díjmentesen csereeszköz; szoftver és firmware frissítések díjmentesen; technikai támogatás interneten, email-en, telefonon; online oktatási csomag; speciális ajánlatok csak GOLD tagoknak (pl. opció vásárlási lehetőségek, becserélés, stb.) Bővebb információ | |
| GLD-DSX-600-PRO | Fluke Networks DSX-600-PRO Gold Support, 1 év |
| Kibővített garancia az összes tartozékra és kiegészítőre is; kalibrálás vagy átvizsgálás évente egyszer díjmentesen; esetleges meghibásodás esetén a javítás idejére díjmentesen csereeszköz; szoftver és firmware frissítések díjmentesen; technikai támogatás interneten, email-en, telefonon; online oktatási csomag; speciális ajánlatok csak GOLD tagoknak (pl. opció vásárlási lehetőségek, becserélés, stb.) Bővebb információ | |
| GLD-DSX-602 | Fluke Networks DSX-602 Gold Support, 1 év |
| Kibővített garancia az összes tartozékra és kiegészítőre is; kalibrálás vagy átvizsgálás évente egyszer díjmentesen; esetleges meghibásodás esetén a javítás idejére díjmentesen csereeszköz; szoftver és firmware frissítések díjmentesen; technikai támogatás interneten, email-en, telefonon; online oktatási csomag; speciális ajánlatok csak GOLD tagoknak (pl. opció vásárlási lehetőségek, becserélés, stb.) Bővebb információ | |
| GLD-DSX-602-PRO | Fluke Networks DSX-602-PRO Gold Support, 1 év |
| Kibővített garancia az összes tartozékra és kiegészítőre is; kalibrálás vagy átvizsgálás évente egyszer díjmentesen; esetleges meghibásodás esetén a javítás idejére díjmentesen csereeszköz; szoftver és firmware frissítések díjmentesen; technikai támogatás interneten, email-en, telefonon; online oktatási csomag; speciális ajánlatok csak GOLD tagoknak (pl. opció vásárlási lehetőségek, becserélés, stb.) Bővebb információ | |
| CCTT | Minősített kábeltesztelő technikus tanfolyam |
| A Fluke Networks CCTT tanfolyama részletes tájékoztatást ad a technológiákról, az érvényben lévő kábelezési szabványokról és ezek alkalmazásáról, a strukturált hálózatok átviteli paramétereiről és ezek méréséről, optikai hálózati szabványokról. A résztvevők gyakorlatban is megismerik a leggyakrabban felmerülő hibákat és ezek felderítésének módját. Bővebb információ | |
