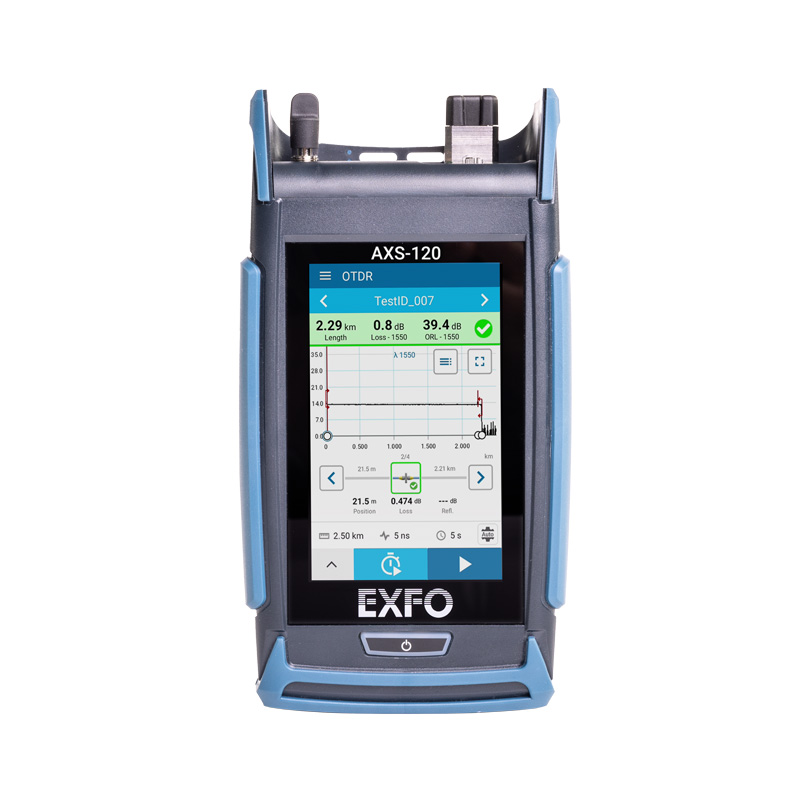

EXFO AXS-120 mini-OTDR
A jól ismert EXFO OTDR kompakt formában, terepi felhasználásra.
Fókuszáljon a hatékonyságra!
Technikusai kiemelkedő terepi munkát végezhetnek az AXS-120-szal, egy új szériás mini OTDR-rel, melyet napjaink lefedő hálózataira és az FTTH hálózatok last-mile szakaszaira terveztek.
Az AXS-120 a technikusok nélkülözhetetlen eszköze. A műszer kimagaslóan felhasználóbarát, amely a következő innovatív jellemzőkkel rendelkezik:
EXFO ismét megmutatta miért tölt be vezető szerepet az optikai műszerek piacán.
Főbb jellemzők
- Blokkdiagram optikai linktérképezővel (OLM), mely egyszerűsíti az OTDR görbe értelmezését
- Automatikus makrohajlítás-felderítés
- Minden eredmény egy képernyőn való megjelenítése
- Integrált funkciók egy eszközben: látható fényű hibakereső, beépített fényforrás és teljesítményszint-mérő
- Cserélhető interfész: az EXFO által szabadalmaztatott megoldás: terepen a technikus által cserélhető interfész
- 3 év garancia
Alkalmazási területek
- FTTx hálózatépítés és hibakeresés
- Lefedő hálózat mérése (P2P)
- Passzív optikai LAN (POL)
- CATV és (HFC) hálózatok tesztelése
- FTTA és DAS telepítése
- FTTx/PON elosztón keresztüli mérések (1×32 osztón keresztül) (hamarosan)
Több hullámhosszon való mérés automatikus elemzése blokkdiagram alapú nézettel
- Egy képernyőn egymás alatt jeleníti meg az OTDR görbét és a blokkdiagram nézetet, így könnyebben érthetőek és karakterizálhatóak az események
- Link hosszának, csillapításának és ORL-jének mérése, határérték szerinti kiértékelés és Megfelelt/Nem megfelelt eredmény visszajelzés
- Automatikus mérésparaméterezés és egyértelmű go/no-go eredmények megjelenítése
- A hibatípusok meghatározása és a hibahelyek lokalizálása

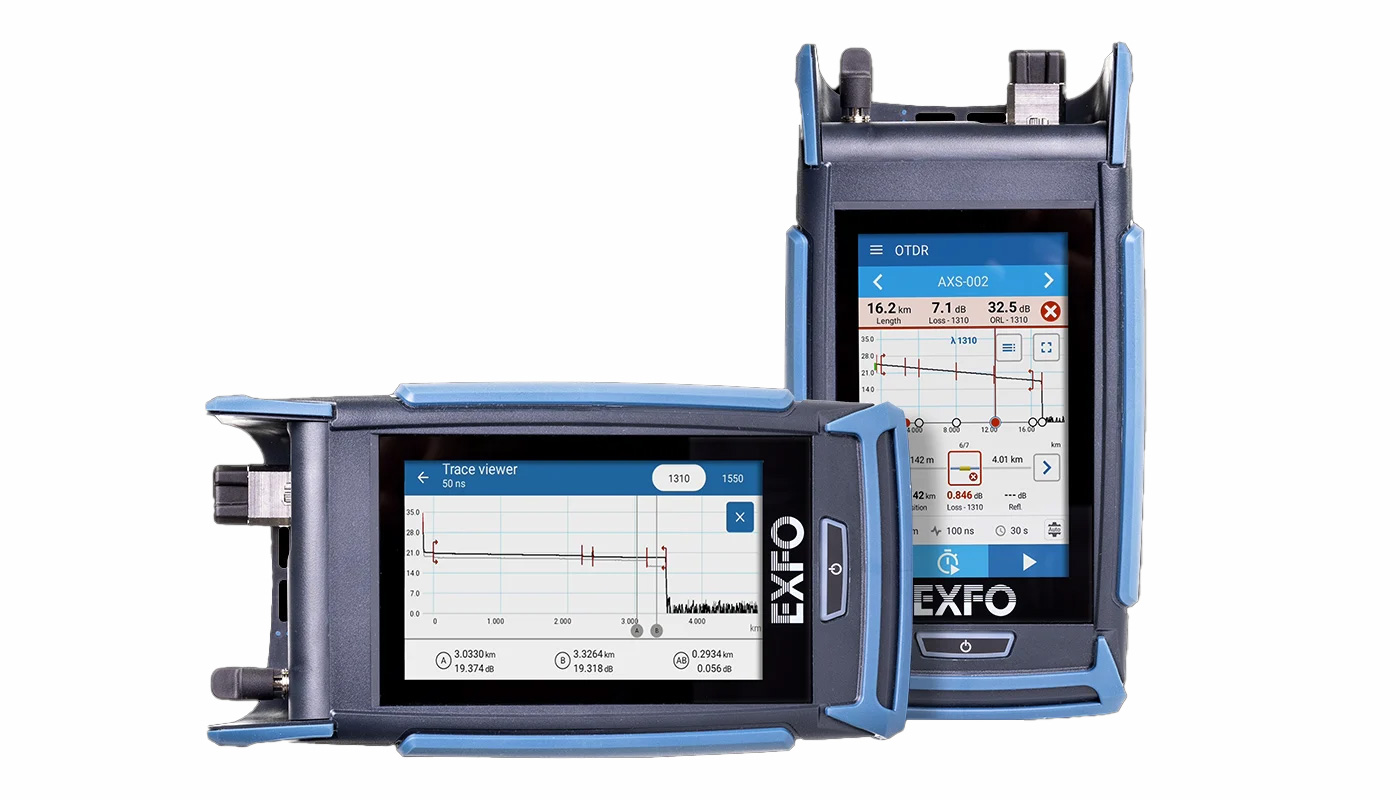

Optimalizált kijelző
A kulcseredmények, a mérési paraméterek, az OTDR görbe, az események blokkdiagram nézetben, az OLM eredmények egyetlen képernyőn jelennek meg. A felhasználófelület és az érintőképernyő tájkép vagy portré nézetre váltható, valamint zoomolásra és szerkesztésre optimalizált.

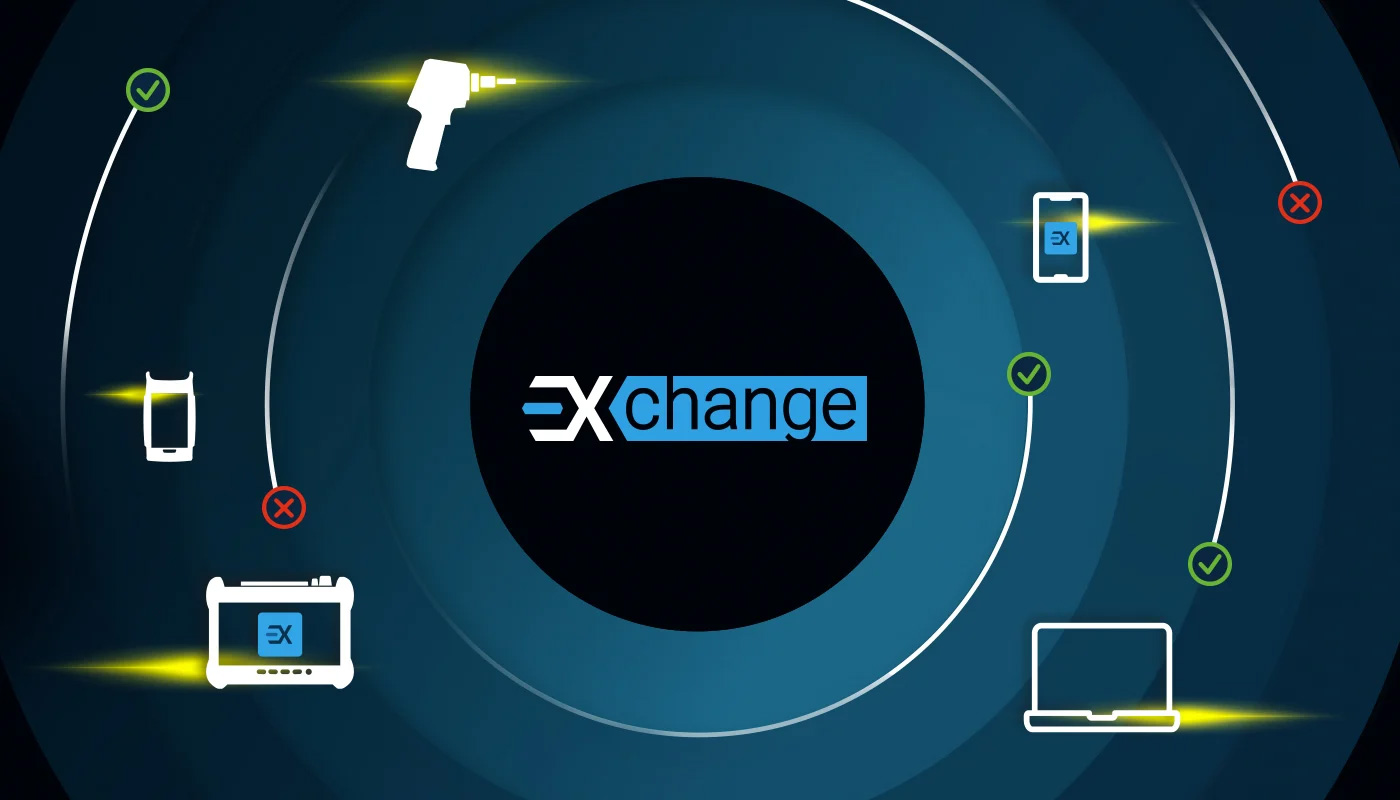

Összekapcsolhatóság
Tárolja és ossza meg mérési eredményeit az EXFO Exchange felhő alkalmazás által, mely egyszerűsíti és modernizálja a munkafolyamatokat, automatizálja a riportolást, és biztosítja a felhasználó és a megrendelők igényeinek valómegfelelést. Kapcsolja össze mobilját Bluetooth-on vagy WiFi-n a gyorsabb .SOR file-ok letöltésért vagy az egyszerű szoftverfrissítésért.

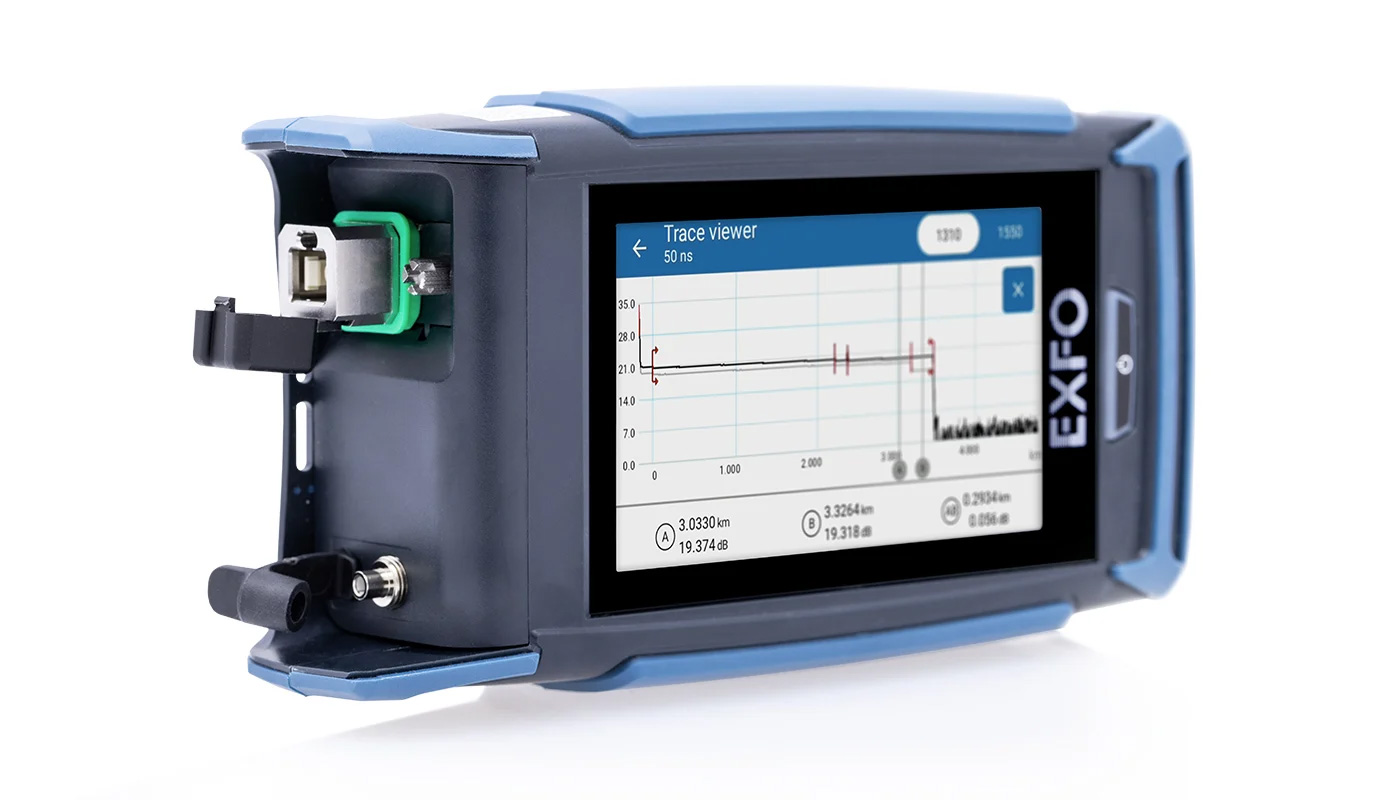

Integrált funkciók egy interfészben
Ugyanazon port egyszerre fényforrás és teljesítményszintmérő. Egy másik porton a látható fényű hibakereső működik.
Részletes specifikációk
| MŰSZAKI specifikációk | |
| Hullámhossz (nm) b | 1310 ± 30/1550 ± 30 |
| Dinamika tartomány (dB) c | 34/32 |
| Esemény holtzóna (m) d | 0,8 |
| Csillapítás holtzóna (m) d | 3,5 |
| Távolság állíthatósága (km) | 0,65-tól 200-ig |
| PON holt zóna (m) e | 35 |
| Választható impulzus szélesség (ns) | 3-tól 20 000-ig |
| Linearitás (dB/dB) | ±0.05 |
| Csillapítás felbontás (dB) | 0.001 |
| Mintavételezési felbontás (m) | 0.04-tól 5-ig |
| Mintavételezési pontok száma | 256 000-ig |
| Távolsági bizonytalanság (m) f | ±(0.75 + 0.0025% × távolság + mintavételezési felbontás) |
| Reflexiós pontosság (dB) b | ±2 |
| ÁLTALÁNOS specifikációk | |
| Méret (Magas × Széles × Mély) | 171 mm × 93 mm × 48 mm |
| Tömeg (akkumulátorral) | 0,5 kg |
| Kijelző | 4 colos (10.16 cm) érintőkijelző, 800 × 480 TFT, portré és tájkép módban is használható |
| Interfészek | 1 db USB-C port |
| Kapacitás | 8 GB beépített memória (10 000 OTDR görbe, tipikusan) |
| Vezetéknélküli adatkommunikáció | Bluetooth®, WiFi and USB-C |
| Eredmények formátuma |
PDF jegyzőkönyv .sor görbe Telcordia (Bellcore) szerint, .trcx |
| Akkumulátor | Újratölthető lithium-polymer akkumulátor, USB-C töltő porttal ellátva |
| Akkumulátor üzemidő | több mint 10 óra működés Telcordia (Bellcore) TR-NWT-001138 mérést használva |
|
Működési hőmérséklet tartomány Tárolási hőmérséklet tartomány |
–10 °C … 45 °C –40 °C … 70 °C |
| Relatív páratartalom | < 93 % nem kicsapódó |
| Mérési eredmények menedzselése | FastReporter 3, EXFO Exchange |
| Adapterek | Különböző cserélhető optikai csatlakozó interfészek: SC, FC, LC, továbbiak |
| Beépített teljesítményszintmérő b, h | |
| Dinamika tartomány (dBm) | –60-tól 23-ig |
| Fényteljesítmény bizonytalansága (dB) i, j | ±0.5 |
| Kalibrált hullámhosszak (nm) | 1310, 1490, 1550, 1625, 1650 |
| Választható hullámhosszak (nm) | 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1577, 1590, 1610, 1625, 1650 |
| TONE detektálás | CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz, 1 kHz + villogás, 2 kHz + villogás |
| FÉNYFORRÁS | |
| Kimenő jelteljesítmény (dBm) k | 7 |
| Választható modulációk | CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz, 1 kHz + villogás, 2 kHz + villogás |
a All specifications valid at 23 °C ± 2 °C with an FC/APC connector, unless otherwise specified.
b. Typical.
c. Typical dynamic range with longest pulse and three-minute averaging at SNR = 1.
d. Typical, for reflectance from –55 dB, using a 3-ns pulse.
e. Non-reflective FUT, non-reflective splitter, 13-dB loss, 100-ns pulse, typical value.
f. Does not include uncertainty due to fiber index.
g. –20 °C to 60 °C (–4 °F to 140 °F) with the battery pack. To preserve optimal battery performance, do not expose to high storage temperatures for extended periods of time.
h. Specifications valid when OTDR not in operation or in idle mode.
i. At calibrated wavelengths.
j. Requires a good entry connector’s health.
k. Typical output power is given at 1550 nm.
Rendelési információk
| AXS-120 | EXFO AXS-120 mini-OTDR |

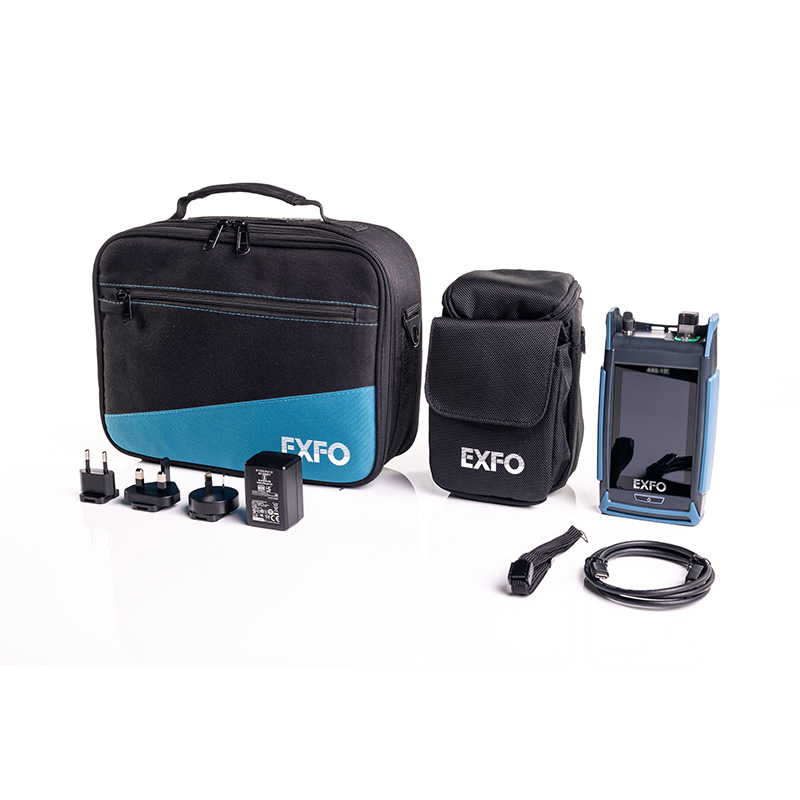

| EXFO AXS-120 mini-OTDR, hordtáska, töltő, csuklópánt, USB-C kábel |
