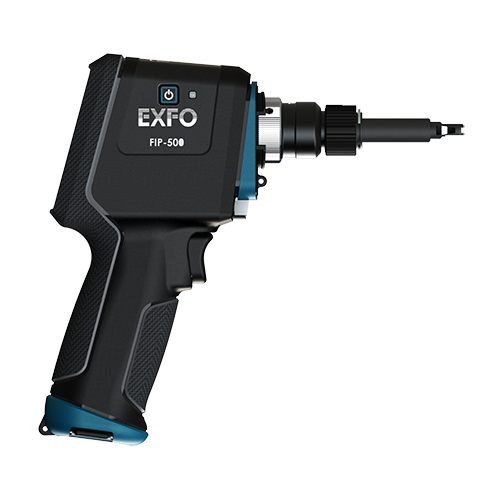

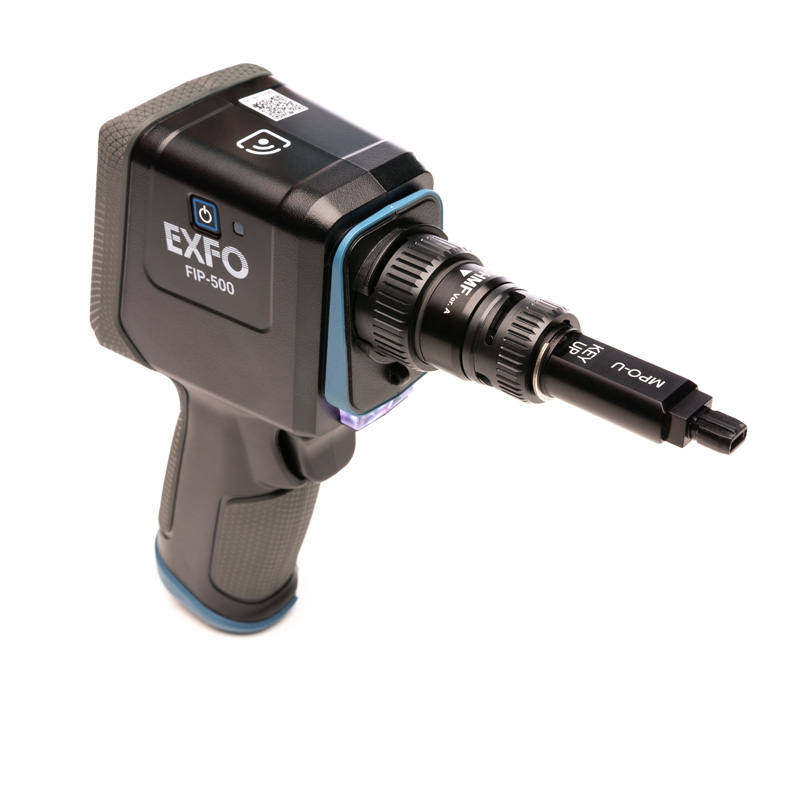

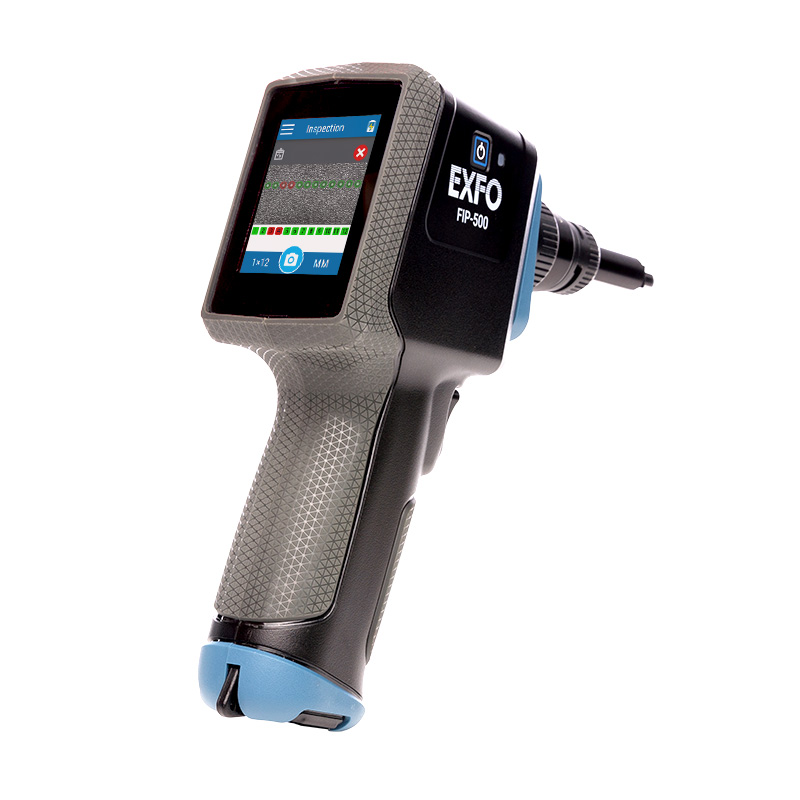

EXFO FIP-500 optikai videó mikroszkóp
single- és multifiber típusú csatlakozók ellenőrzéséhez
Az iparág legpontosabb csatlakozó ellenőrző eszköze
Legfontosabb képességei összefoglalva
- bizonyítottan az iparág legpontosabb csatlakozó ellenőrző eszköze (pontos és ismételhető ellenőrzési eredmény)
- az iparág leggyorsabb ellenőrzési ideje (MPO-12 csatlakozó 10 másodpercen belül)
- akár teljes automata azaz gombnyomás mentes működés
- MPO csatlakozó akár 4, 8, 12, 16 soros megoldású ugyanazon adapterekkel
- automatikus küszöbérték állítás adapter cserekor
- elérhető adapterek mono és multimódusú csatlakozókhoz is
- 2,4 colos színes, érintő kijelzővel ellátva
- gyorscsatlakozós megoldású adapter interfész
- IEC standard általi csatlakozó vizsgálati eredmény megjelenítés
- beépített akkumulátor
- legalább 8 órás üzemidő
- 2000 multi-fiber vagy 10000 single-fiber típusú ellenőrzési eredmények mentéséhez elegendő memória kapacitás
- pdf kiterjesztésű jegyzőkönyvezés
- intuitív menürendszer
- Bluetooth kapcsolat általi egyszerű párosítás mobilhoz
- Wifi kapcsolat általi egyszerű szoftverfrissítés
- FIP-400-as adapterekkel való kompatibilitás
Alkalmazási területek
- Adatközpontok
- Irodaházak
- Vezeték nélküli megoldásoknál (5G, FTTA, DAA)
- FTTH hálózatoknál
Pontosabb, megismételhető vizsgálati eredmények innovatív képrögzítési technológia által
- két LED-en alapuló világítástechnika
- 405 nm-es LED használat a jobb kontraszt érdekében
- egyedileg kialakított lencsék a szélesebb látómező érdekében
- DUAL-CORE processzor biztosítja a szupergyors működést
- teljesen automatizált vizsgálati folyamat a kábel csatlakoztatástól a szabvány szerinti analizálási eredmény utáni új vizsgálati állapotba kerülésig

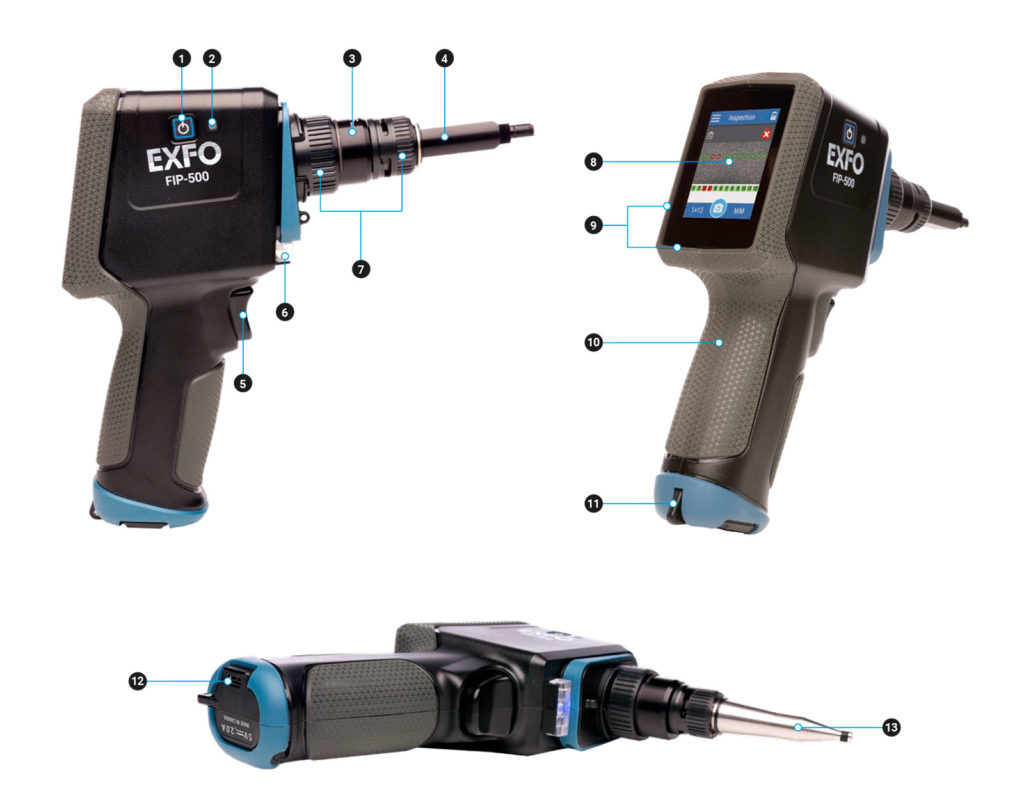

Termék áttekintés
- Power button
- Battery led status
- Optical head (to switch between multi-fiber and single-fiber)
- Interchangeable tip to fit multi-fiber connector
- Trigger (for optional use)
- Dual-function LED:
• Pass/Fail status
• White flashlight to illuminate the port under inspection - Quick-connect mechanism to attach optical head and tip
- Touchscreen
- Protective bumper around screen
- Bumper material with texture on the handle to ensure good grip
- Hook for wrist strap
- USB-C port for recharge
- Interchangeable tip to fit single-fiber connector
Részletes specifikációk
| GENERAL SPECIFICATIONS | |
| Size (H x W x D) | 196 mm x 230 mm x 59 mm (7 3/4 in x 9 1/16 in x 2 5/16 in) |
| Reach c | 99 mm (3 15/16 in) |
| Weight d | 580 g (1.28 lb) |
| Temperature | Operating: –10 °C to 40 °C (14 °F to 104 °F) Storage: –20 °C to 60 °C (–4 °F to 140 °F) |
| Humidity range | 0 % to 95 % non-condensing |
| Supported languages | English, French, Simplified Chinese, German, Spanish, Korean and Japanese |
| SPECIFICATIONS | |
| End-to-end inspection and analysis time a |
MPO-12: 10 s MPO-24: 15 s Single-fiber: 4 s |
| Field of view |
Multi-fiber: 1.9 mm x 4.8 mm Single-fiber: 0.75 mm x 0.75 mm |
| Camera sensor | 2 sensors of 5 megapixel |
| Light source | 2 violet LEDs at 415 ±15 nm |
| Lighting technique | Coaxial, pulsed |
| Display | 2.4 in IPS color LCD 166 dpi + capacitive touchscreen |
| CPU | 1.4 GHz dual core |
| Connectivity | Bluetooth® and WiFi |
| Battery type | Lithium-ion polymer (Li-Po) rechargeable battery |
| Autonomy | 11 hours b |
| Connector | USB-C |
| Local storage capability |
Multi-fiber: 2000 measurements Single-fiber: 10000 measurements |
Rendelési információk
| FIP-500-kit-1 | MPO UPC inspection |
| Includes FIP-500-1 with interchangeable multi-fiber optical head (OHMF), MPO/UPC SmarTip (STIP-MPO-U) and soft carrying case (GP‑10‑071) | |
| FIP-500-kit-2 | MPO APC inspection |
| Includes FIP-500-1 with interchangeable multi-fiber optical head (OHMF), MPO/APC SmarTip (STIP-MPO-A) and soft carrying case (GP‑10‑071) | |
| FIP-500-kit-3 | MPO UPC and APC inspection |
| Includes FIP-500-1 with interchangeable multi-fiber optical head (OHMF), MPO/UPC SmarTip (STIP-MPO-U), MPO/APC SmarTip (STIP-MPO-A) and soft carrying case (GP-10-071) |
