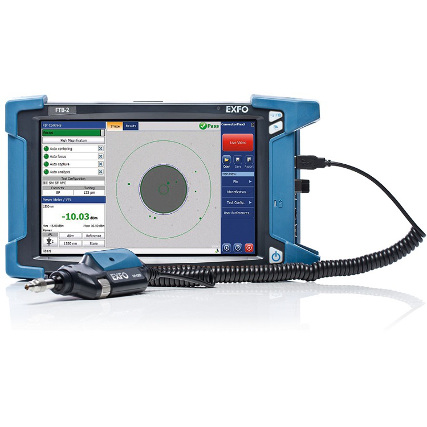

EXFO FIP-400B optikai szálvizsgáló video mikroszkóp

Intelligens és automatikus csatlakozó homlokfelület ellenőrzés, gyorsan és hatékonyan
A FIP-400B termékek hasonló koncepciót követnek, mint elődeik a FIP-400. Jelen esetben a FIP-400B a FIP-400 videó mikroszkóp egy továbbfejlesztett verziója, ami több technikai paraméterben és kialakításban is eltér elődjétől. A két generáció közötti egyik fontos eltérés a szonda csatlakozójának típusa, mellyel kijelzővel rendelkező eszközhöz csatlakozik. Ez a régi típusnál egy speciális EXFO szabvány szerinti csatlakozó volt, míg az új esetében USB2 porton keresztül történik az adatkommunikáció

Prospektus (PDF, angol, )

Legfontosabb képességei összefoglalva
EXFO FIP-410B

  • Három különböző nagyítás a magtól távolabb eső sérülések, szennyeződések vizsgálatára
  • Külön nyomógomb a szondán a kép tárolására

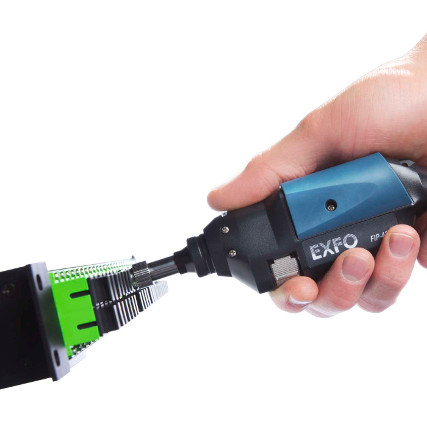

  • Ergonomikus kialakítás az egyszerű, egykezes használathoz
  • USB2 csatlakozó (tetszőleges számú PC-hez történő csatlakoztatás lehetséges)



EXFO FIP-420B

  • Három különböző nagyítás a magtól távolabb eső sérülések, szennyeződések vizsgálatára
  • Külön nyomógomb a szondán a kép tárolására
  • Ergonomikus kialakítás az egyszerű, egykezes használathoz
  • USB2 csatlakozó (tetszőleges számú PC-hez történő csatlakoztatás lehetséges)
  • Automatikus kiértékelés/minősítés
  • Kiértékelés eredményének LED-es visszajelzése
  • Automatikus középre igazítás



EXFO FIP-430B

  • Három különböző nagyítás a magtól távolabb eső sérülések, szennyeződések vizsgálatára
  • Külön nyomógomb a szondán a kép tárolására
  • Ergonomikus kialakítás az egyszerű, egykezes használathoz
  • USB2 csatlakozó (tetszőleges számú PC-hez történő csatlakoztatás lehetséges)
  • Automatikus kiértékelés/minősítés
  • Kiértékelés eredményének LED-es visszajelzése
  • Automatikus középre igazítás
  • Automatikus élesség (fókusz) állítás
Részletes specifikációk
Size (H x W x D) 47 mm x 42 mm x 162 mm
Weight 0.3 kg
Temperature Operating: ?10 °C to 50 °C
Storage: ?40 °C to 70 °C
Relative humidity 0 % to 95 % noncondensing
Resolution 0.55 ?m
Camera sensor Five-megapixel CMOS
Visual detection capability <1 ?m
Field of view 304 ?m x 304 ?m (high magnification)
608 ?m x 608 ?m (mid magnification)
912 ?m x 912 ?m (low magnification)
Light source Blue LED
Lighting technique Coaxial
Capture button Available on all models
Magnification button Available on all models
Digital magnification Three levels
Connector USB2



Minimális rendszerkövetelmények
Win XP (32bit) Win 7 (32 és 64bit) Win 8 (32 és 64bit) Win 10
Processor Pentium (800 MHz or higher recommended) Pentium (1.6 GHz or higher recommended) Pentium (1.6 GHz or higher recommended) Pentium (1.6 GHz or higher recommended)
RAM 256 MB (512 MB recommended) 512 MB (2 GB recommended) 1 GB for 32; 2 GB for 64 (2 GB or more recommended) 2 GB (2 GB or more recommended)
Disk space 40 MB 40 MB 40 MB 40 MB
Other Latest version of .NET Framework 3.5 DirectX 9.0 USB 2.0, minimum Latest version of .NET Framework 3.5 DirectX 9.0 USB 2.0, minimum Desktop applications supported Desktop applications supported



Rendelési információk
FIP-410B-APC EXFO FIP-410B-APC Optikai video mikroszkóp

  • ConnectorMax2 szoftver CD-n
  • Használati útmutató
  • Megfelelőségi nyilatkozat
  • Műanyag védődoboz az adaptereknek
  • FIPT-400-SC-APC
  • FIPT-400-U25MA
FIP-420B-APC EXFO FIP-420B-APC Optikai video mikroszkóp

  • ConnectorMax2 szoftver CD-n
  • Használati útmutató
  • Megfelelőségi nyilatkozat
  • Műanyag védődoboz az adaptereknek
  • Automatikus középre igazítás
  • Automatikus kiértékelés IPC, IEC és egyéni szabványok alapján
  • FIPT-400-SC-APC
  • FIPT-400-U25MA
FIP-430B-APC EXFO FIP-410B-APC Optikai video mikroszkóp

  • ConnectorMax2 szoftver CD-n
  • Használati útmutató
  • Megfelelőségi nyilatkozat
  • Műanyag védődoboz az adaptereknek
  • Automatikus középre igazítás
  • Automatikus kiértékelés IPC, IEC és egyéni szabványok alapján
  • Automatikus élesség állítás
  • FIPT-400-SC-APC
  • FIPT-400-U25MA
FIPT-400-FC-APC FC/APC tip for bulkhead adapter
FIPT-400-U12MA Universal patchcord tip for 1.25mm ferrules APC
FIPT-400-U12M Universal patchcord tip for 1.25 mm ferrules
FIPT-400-LC-APC LC/APC tip for bulkhead adapter
FIPT-400-LC LC tip for bulkhead adapters
FIPT-400-U25M Universal patchcord tip for 2,5 mm ferrules
FIPT-400-FC-SC FC and SC tip for bulkhead adapter
FIPT-400-E2000 E-2000 tip for bulkhead adapter
FIPT-400-E2000-APC E2000 APC tip for bulkhead adapters
FIPT-400-ST ST tip for bulkhead adapter
FIPT-400-MU MU tip for bulkhead adapter
FIPT-400-LC-K-UPC LC-UPC mérőfejek

  • FIPT-400-LC
  • Universal patchcord tip for 1.25 mm ferrules
