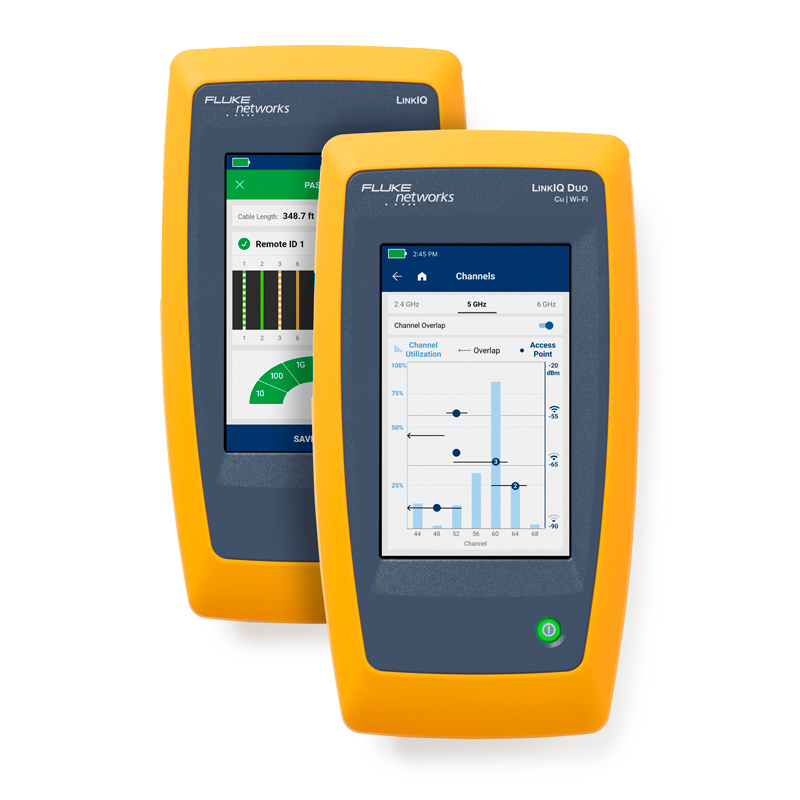

Fluke Networks LinkIQ kábel, hálózat és Wi-Fi teszter
Rézkábel hitelesítés 10G-ig, aktív hálózati információkkal
- Sávszélesség tesztelés 10GBASE-T-ig frekvencia alapú mérésekkel
- Csatlakoztatott switch információk (sebesség, duplexitás, név és port szám, VLAN információk).
- PoE ellenőrzés – PoE osztályok detektálása és teljesítmény tesztelés.
- Tri-band Wi-Fi analízis csatorna, hálózat és AP információk (LinkIQ Duo modell)
- Huzaltérkép, kábel hossz és hibahely meghatározás (pl: zárlat, szakadás)
- Jegyzőkönyvezés az ingyenes LinkWare™ PC szoftverrel
Kábelteszter funkciók
A LinkIQ képes egy – maximum 305 m hosszú kábelen – feltérképezni a hibákat legyen az zárlat, szakadás vagy rosszul krimpelt csatlakozó. A mellékelt távolvégi azonosítót használva teljes huzaltérkép információ is a rendelkezésünkre áll, így a hibás bekötések és felcserélt erek is gyorsan felderíthetőek. A műszer legfőbb funkciója az IEEE szabvány szerinti frekvencia alapú sávszélesség mérés, amivel meggyőződhetünk, hogy a kábel milyen átvitelre képes 10BASE-T-től egészen 10GBASE-T-ig.

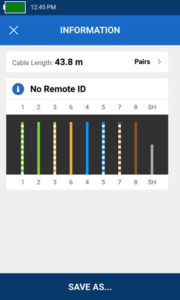

Hossz és érpárak megjelenítése (távolvégi azonosító nélkül)
Kábelteszt a 5-ös távolvégi azonosítóval. Hossz, huzaltérkép és sávszélesség mérés 10G-ig.
Kábelteszt a 1-es távolvégi azonosítóval. Hossz, huzaltérkép és sávszélesség mérés. A kábel megbukott a 10G által támasztott követelményeken és csak 2.5G-re képes.
Hálózat teszter funkciók rézen
A kiterjedt kábelteszt funkciók mellett a LinkIQ a csatlakoztatott switchről is képes megjeleníteni minden fontos információt. Aktív eszközhöz kapcsolva a műszert megmutatja a sebességet, (10G-ig), duplexitást, a switch nevét és portszámát, valamint a VLAN információkat.
Hálózat teszter funkciók optikán

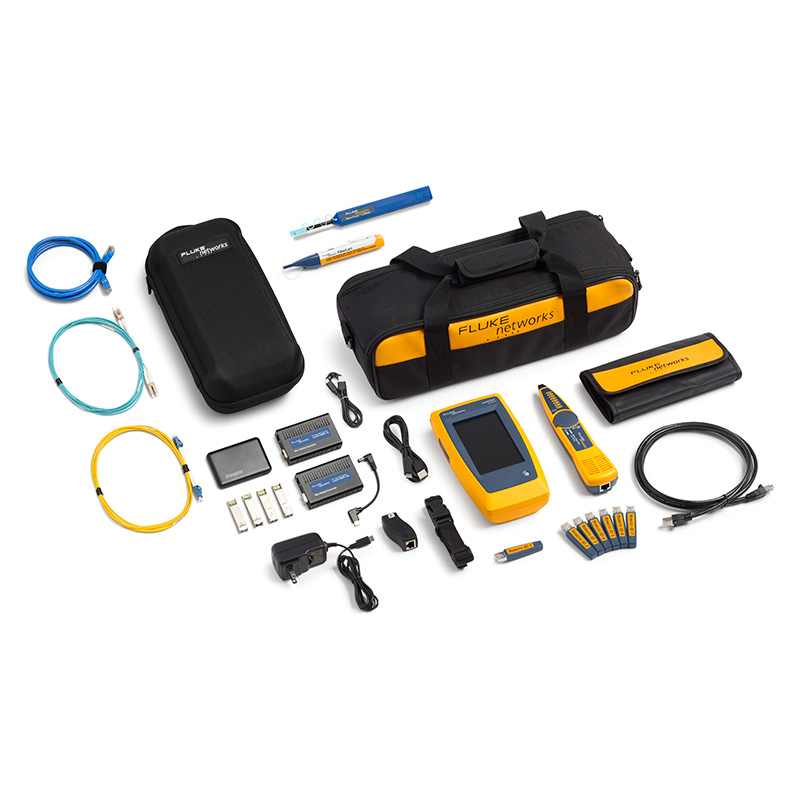

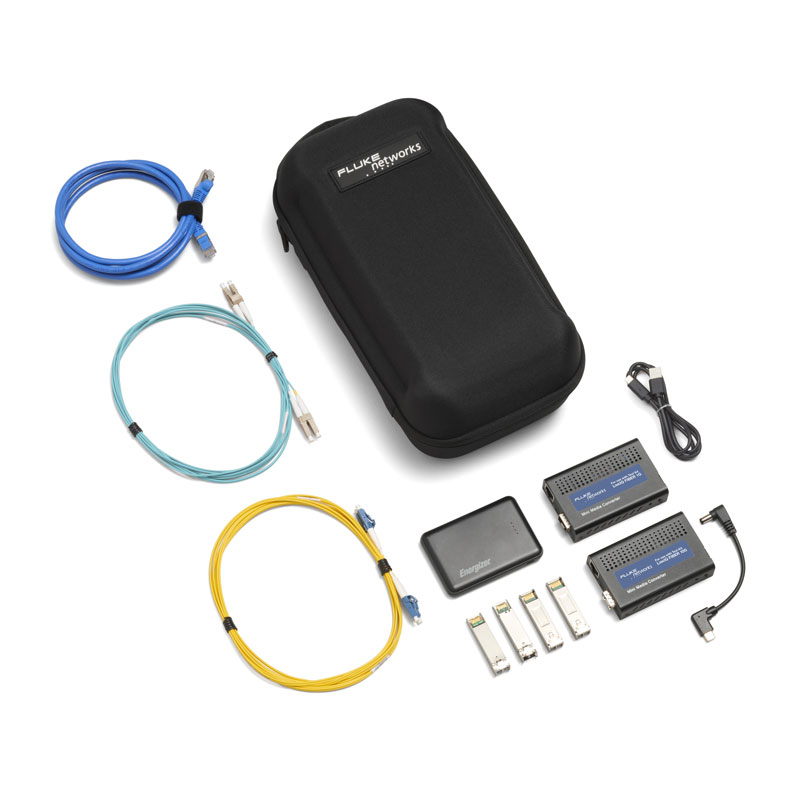

Optikai hálózati portok tesztelése az Fluke Networks Fiber Media konverter segítségével.
- Az 1 Gb/s (1000BASE-SX, 1000BASE-LX) és 10 Gb/s (10GBASE-SR, 10GBASE-LR) optikai Ethernet portok a média konverteren keresztül csatlakoztathatóak a LinkIQ vagy LinkIQ Duo műszerhez
- Optikai hálózati tesztek: IPv4 és v6 ping, switch információk (IP cím, név, port / VLAN szám)
- a média konverter csomag tartalmaz egy külső akkumulátort is
PoE mérések
Soha nem volt még ennyire könnyű a PoE technológiát használó eszközök telepítése és hibakeresése. A LinkIQ feltünteti, hogy melyik érpárakon mekkora teljesítmény érkezik (akár különböző ún. dual-sign PoE), továbbá a switch által meghirdetett teljesítményt be is terheli, meggyőződve arról, hogy az aktív eszköz és a kábelezési rendszer is megfelelő.

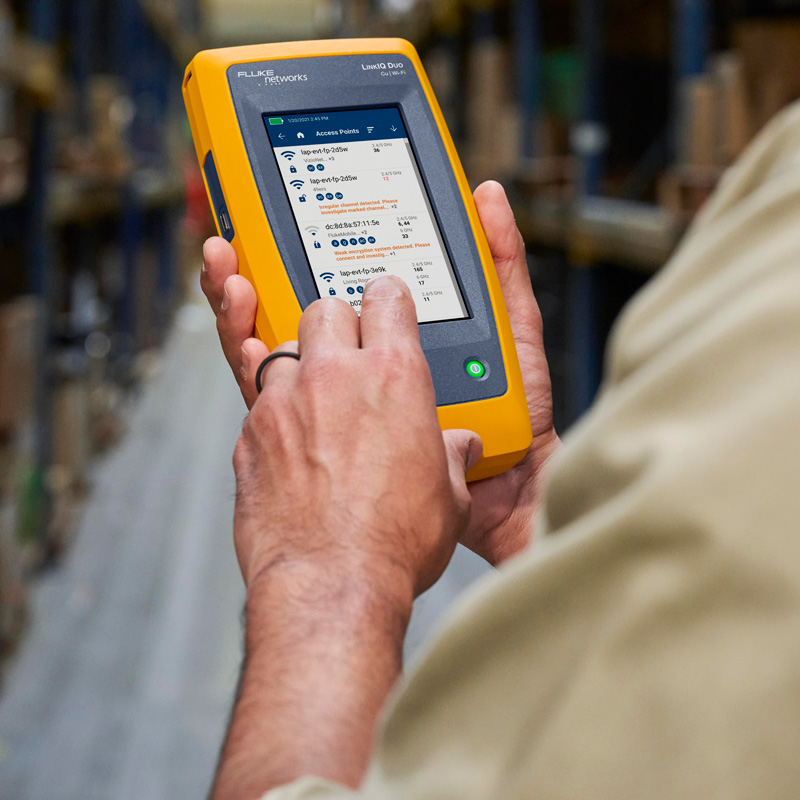

WiFi képességek
A LinkIQ Duo műszerrel a Wi-Fi környezet is könnyen átláthatóvá válik, hiszen az autotesztet lefuttata rögtön képet kapunk a hálózatokról, csatornákról és az AP-kről, valamint a főképernyőn jelzi az alábbi tipikus konfigurációs problémákat:
- a régióban nem engedélyezett csatorna használata
- nem optimális csatorna kiosztás
- csatornák átfedése
- gyenge biztonsági beállítások
Egyéb funkciók
- Analóg és digitális hanggenerálás az IntelliTone Probe vagy Pro3000 számára
- Switch port villogtatása a könnyű azonosításhoz
- Kompatibilis a MicroScanner™ PoE távolvégi azonosítókkal
- Gesztus-vezérelt érintőképernyő
- Újratölthető Li-Ion akkumulátor
- Frissíthető firmware
- Töltés az USB-C porton keresztül
Részletes specifikációk
| General Specifications | |
| Languages supported in UI | English, German, French, Japanese, Spanish, Thai, Traditional Chinese, Simplified Chinese, Korean, Russian, Italian, Portuguese, Czech, Danish, Dutch, Finnish, Norwegian, Polish, Swedish, and Turkish |
| Weight | 1 lbs 6 oz (624g) |
| Battery | Type: Lithium-ion, 3.6 V, 6400 mAh; Life: 8 hours typical; Charge time: 4.5 hours; Charging temperature range: 0 °C to +40 °C |
| Power Adapter | Input: 100 to 240 VAC ±10%, 50/60Hz; Output: 15 VDC, 2 A maximum; Class II |
| Host Interface | USB type C |
| Display | 800 x 480 color capacitive multi-touch |
| Dimensions | 8.5 in x 4.5 in |
| Operating Temperature | 0°C to 45°C |
| Storage Temperature | -10 °C to 60 °C (-14 °F to 140 °F) |
| Operating Relative Humidity | 0 % to 90 %, 0°C to 35°C; 0 % to 70 %, 35°C to 45°C |
| Operating Altitude | 4,000 m; 3,200 m with ac adapter |
| Vibration | Random, 2 g, 5 Hz-500 Hz |
| Drop | 1 m drop, 6 sides |
| Nearest Device Diagnostics, (If available through diagnostic protocols) | Switch Name, Port Number, VLAN Name, Advertised Data Rates, Advertised Duplex |
| Active Network Diagnostics | |
| Diagnostic Protocols | Link Layer Discovery Protocol (LLDP), Cisco Discovery Protocol (CDP), Fast Link Pulses (FLP) Internet Control Messaging Protocol (ICMP), Dynamic Host Configuration Protocol (DHCP) |
| IP Address Setup | LinkIQ address, DNS Server, Gateway for IPv4 or v6 either manually or via DHCP. |
| IP Ping Test Results | Four response time results for target, DNS Server(s), Gateway, plus average and number lost. |
| Nearest Device Diagnostics, (If available through diagnostic protocols) | Switch Name / IP + MAC Address, Port Number, VLAN Name, Advertised Data Rates, Advertised Duplex |
| Power Over Ethernet Compatibility | Ethernet Alliance Certified to IEEE 802.3af/at/bt, Hardware negotiation with signature resistance, Software negotiation with LLDP/CDP |
| Power Over Ethernet Diagnostics | Advertised Power Class (0-8), Advertised Available Power, Powered Pairs, Diagnostics for both Single and Dual signatures |
| Power Over Ethernet Measurements | Loaded Voltage (V), Loaded Power (W) |
| Port Blink | Blink the light of the connected port |
| Cable Test Specifications | |
| Feature | Description |
| Test Port | Shielded 8-pin modular jack accepts 8-pin modular (RJ45) plugs |
| Commissioning Autotests | 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, Wire map Only. Test Speed: 6 seconds for lengths < 70 m |
| Cable Types | Balanced twisted-pair cabling; Unshielded twisted-pair; Screened twisted-pair; 2-pair and/or 4-pair |
| Wire Map-Only Tests | Document wire map, Length of each pair, Diagnose split pairs, User selectable T568A or T568B, User selectable crossover settings (Straight through, Half-crossover, Full-crossover). Test speed: 1 second for lengths < 120 m |
| Length (Maximum) | 305 m (1000 ft) |
| Nominal Velocity of Propagation (NVP) | User settable |
| Tone Generator | Generates digital tones compatible with Fluke Networks IntelliTone probe. Generates analog tones compatible with general analog probes. |
| Remote ID Locators | Use remote ID terminations to identify up to 7 unique ports or office outlets |
| Wi-Fi Test Specifications (LIQ Duo Models Only) | |
| Supported Wireless Standards | 802.11b, 802.11a, 802.11g, 802.11n (Wi-Fi 4), 802.11ac (Wi-Fi 5), and 802.11ax (Wi-Fi 6/6E). Additionally, the tester will report the presence of future standards, such as 802.11be, if the standard’s presence can be decoded in a supported beacon. |
| Frequencies Supported | Frequencies of channels received and transmitted (where allowed by country regulations): 2.4 GHz band: 2.402 to 2.482 GHz (channel 1 to channel 13); 5 GHz band: 5.170 to 5.330 GHz , 5.490 to 5.730 GHz , 5.735 to 5.835 GHz (channel 36 to channel 165); 6 GHz band: 5.945 to 7.125 GHz (channel 1 to channel 233). NOTE: The tester transmits only on the frequencies allowed in the country where it is sold. |
| Country certifications | AE, AU, AR, BR, CA, CL, CN, IN, JP, KR, KW, MY, MX, NZ, PH, SG, TH, TW, UK, US, ZA, plus the European Union (Completed or in process. Contact your local Fluke representative for details.) |
| Network Tests | Number and name (BSSID) of available access points, signal strength, security type, IEEE 802.11 standard supported |
| Access Point Tests | Networks supported / country code, BSSID, signal strength, band/channel/bandwidth, IEEE 802.11 standards supported, security types, TX/RX rates |
| Channel Tests | Utilization, Number / signal strength of access points, overlap |
Rendelési információk
| LIQ-100 | Fluke Networks LinkIQ kábel és hálózat teszter |
| LinkIQ kábel és hálózat teszter, ID1 távolvégi azonosító, USB-C – USB-A kábel, hálózati töltő, Cat6A patch kábel, RJ45/11 toldó, vállpánt és hordtáska | |
| LIQ-KIT | Fluke Networks LinkIQ kábel és hálózat teszter kit |
| LinkIQ kábel és hálózat teszter, ID1-7 távolvégi azonosítók, IntelliTone probe, USB-C – USB-A kábel, hálózati töltő, Cat6A patch kábel, RJ45/11 toldó, vállpánt, hordtáska | |
| LIQ-DUO-H6-EU | Fluke Networks LinkIQ Duo kábel, hálózat és Wi-Fi teszter |
| LinkIQ Duo kábel, hálózat és Wi-Fi teszter, ID1 távolvégi azonosító, USB-C – USB-A kábel, hálózati töltő, Cat6A patch kábel, RJ45/11 toldó, vállpánt és hordtáska | |
| LIQ-DUO-KIT-H6-EU | Fluke Networks LinkIQ Duo kábel, hálózat és Wi-Fi teszter KIT |
| LinkIQ Duo kábel, hálózat és Wi-Fi teszter, ID1-7 távolvégi azonosítók, IntelliTone probe, USB-C – USB-A kábel, hálózati töltő, Cat6A patch kábel, RJ45/11 toldó, vállpánt, hordtáska | |
| LIQ-100-IE | Fluke Networks LinkIQ Ipari Ethernet kábel és hálózat teszter |
| LinkIQ kábel és hálózat teszter, több csatlakozós távolvégi adapter (RJ45, M8D, M12, M12X), RJ45 apa – RJ45 anya, RJ45-M12X, RJ45-M12D, RJ45/M8D patch kábel, ID1 távolvégi azonosító, USB-C-USB-A kábel, hálózati töltő, Cat6A patch kábel, RJ45/11 toldó, vállpánt és hordtáska | |
| LIQ-KIT-IE | Fluke Networks LinkIQ Ipari Ethernet kábel és hálózat teszter KIT |
| LinkIQ kábel és hálózat teszter, ID1-7 távolvégi azonosítók, IntelliTone probe, több csatlakozós távolvégi adapter (RJ45, M8D, M12, M12X), RJ45 apa – RJ45 anya, RJ45-M12X, RJ45-M12D, RJ45/M8D patch kábel, ID1 távolvégi azonosító, USB-C-USB-A kábel, hálózati töltő, Cat6A patch kábel, RJ45/11 toldó, vállpánt és hordtáska | |
| LIQ-DUO-IE-H6-EU | Fluke Networks LinkIQ Ipari Ethernet kábel, hálózat és Wi-Fi teszter |
| LinkIQ Ipari Ethernet kábel, hálózat és Wi-Fi teszter, több csatlakozós távolvégi adapter (RJ45, M8D, M12, M12X), RJ45 apa – RJ45 anya, RJ45-M12X, RJ45-M12D, RJ45/M8D patch kábel, ID1 távolvégi azonosító, USB-C-USB-A kábel, hálózati töltő, Cat6A patch kábel, RJ45/11 toldó, vállpánt és hordtáska | |
| LIQ-DUO-IE-KIT-H6-EU | Fluke Networks LinkIQ Ipari Ethernet kábel, hálózat és Wi-Fi teszter KIT |
| LinkIQ Ipari Ethernet kábel, hálózat és Wi-Fi teszter, ID1-7 távolvégi azonosítók, IntelliTone probe, több csatlakozós távolvégi adapter (RJ45, M8D, M12, M12X), RJ45 apa – RJ45 anya, RJ45-M12X, RJ45-M12D, RJ45/M8D patch kábel, ID1 távolvégi azonosító, USB-C-USB-A kábel, hálózati töltő, Cat6A patch kábel, RJ45/11 toldó, vállpánt és hordtáska | |
| GLD-LIQ | Fluke Networks LinkIQ kábel és hálózat teszter Gold Support 1 év |
| GLD-LIQ-IE | Fluke Networks LinkIQ Ipari Ethernet kábel és hálózat teszter Gold Support 1 év |
| GLD3-LIQ | Fluke NetworksLinkIQ kábel és hálózat teszter Gold Support 3 év |
| GLD3-LIQ-IE | Fluke Networks LinkIQ Ipari Ethernet kábel és hálózat teszter Gold Support 3 év |
Fluke Networks LinkIQ kábel és hálózat teszter
A csomag tartalma:
- LinkIQ™ kábel és hálózat teszter
- Végpont azonosító #1
- RJ45-RJ45 patch kábel
- RJ45 toldó
- USB-C kábel
- hálózati töltő
- csukló pánt
- hordtáska
Fluke Networks LinkIQ kábel és hálózat teszter KIT
A csomag tartalma:
- LinkIQ™ kábel és hálózat teszter
- IntelliTone 200 Probe
- Végpont azonosító #1-7
- RJ45-RJ45 patch kábel
- RJ45 toldó
- USB-C kábel
- hálózati töltő
- csukló pánt
- hordtáska
Original price was: 1 175 000 Ft.1 065 000 FtCurrent price is: 1 065 000 Ft. +ÁFA

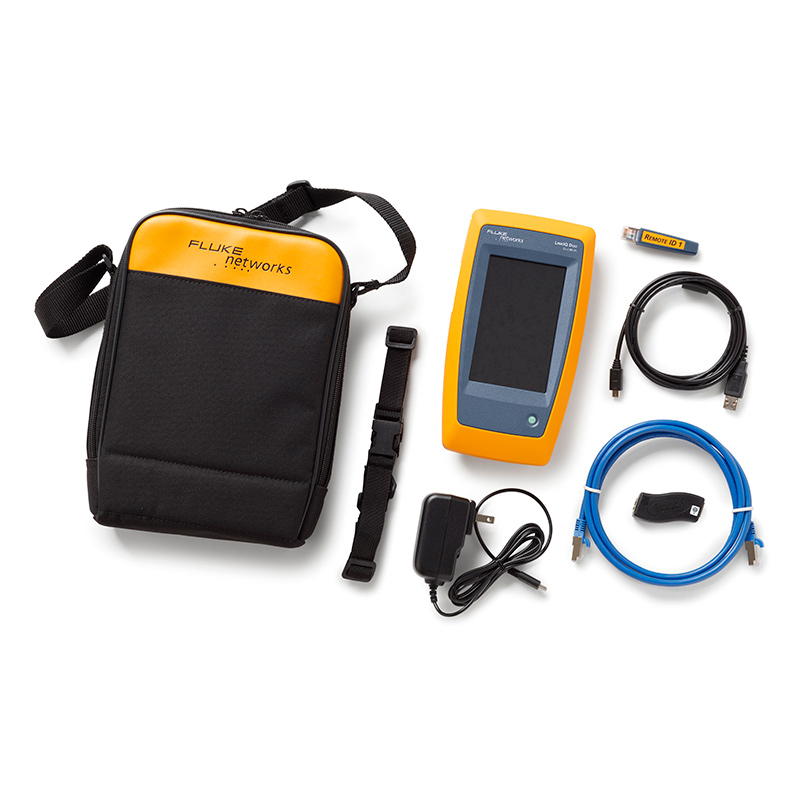

Fluke Networks LinkIQ Duo kábel, hálózat és Wi-Fi teszter
A csomag tartalma:
- LinkIQ™ Dou kábel, hálózat és Wi-Fi teszter
- Végpont azonosító #1
- RJ45-RJ45 patch kábel
- RJ45 toldó
- USB-C kábel
- hálózati töltő
- csukló pánt
- hordtáska
Fluke Networks LinkIQ Duo kábel, hálózat és Wi-Fi teszter KIT
A csomag tartalma:
- LinkIQ™ DUO kábel, hálózat és Wi-Fi teszter
- IntelliTone 200 Probe
- Végpont azonosító #1-7
- RJ45-RJ45 patch kábel
- RJ45 toldó
- USB-C kábel
- hálózati töltő
- csukló pánt
- hordtáska
Fluke Networks LinkIQ Ipari Ethernet kábel és hálózat teszter
A csomag tartalma:
- LinkIQ™ kábel és hálózat teszter
- Végpont azonosító #1
- több csatlakozós távolvégi adapter (RJ45, M8D, M12, M12X)
- RJ45 apa – RJ45 anya patch kábel
- RJ45-M12X patch kábel
- RJ45-M12D patch kábel
- RJ45/M8D patch kábel
- RJ45-RJ45 Cat6A patch kábel
- RJ45 toldó
- USB-C kábel
- hálózati töltő
- csukló pánt
- hordtáska
Fluke Networks LinkIQ Ipari Ethernet kábel és hálózat teszter KIT
A csomag tartalma:
- LinkIQ™ kábel és hálózat teszter
- IntelliTone 200 Probe
- Végpont azonosító #1
- több csatlakozós távolvégi adapter (RJ45, M8D, M12, M12X)
- RJ45 apa – RJ45 anya patch kábel
- RJ45-M12X patch kábel
- RJ45-M12D patch kábel
- RJ45/M8D patch kábel
- RJ45-RJ45 Cat6A patch kábel
- RJ45 toldó
- USB-C kábel
- hálózati töltő
- csukló pánt
- hordtáska

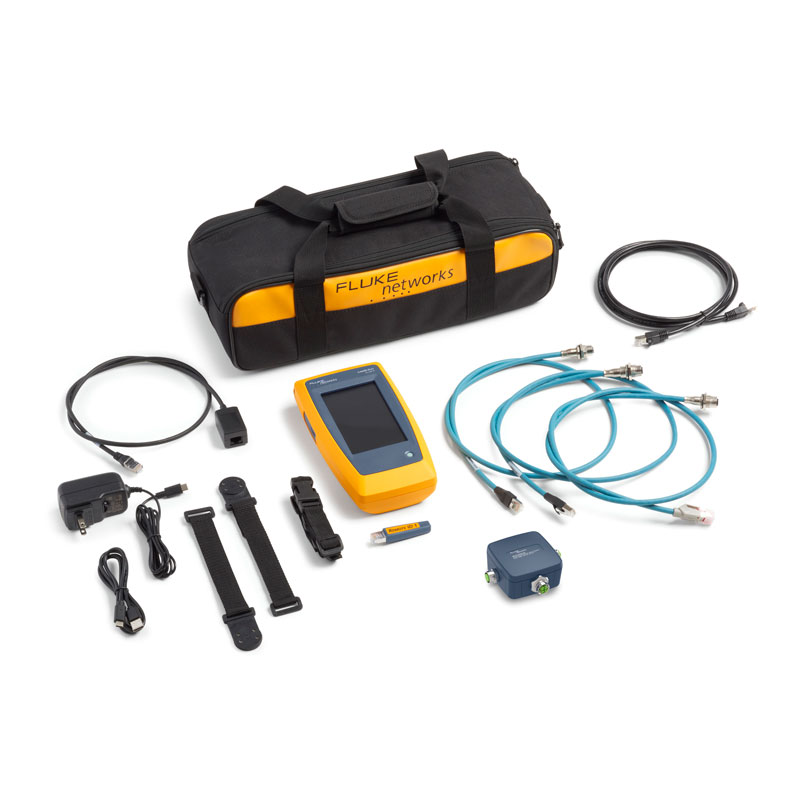

Fluke Networks LinkIQ Duo Ipari Ethernet kábel, hálózat és Wi-Fi teszter KIT
A csomag tartalma:
- LinkIQ™ kábel és hálózat teszter
- Végpont azonosító #1
- több csatlakozós távolvégi adapter (RJ45, M8D, M12, M12X)
- RJ45 apa – RJ45 anya patch kábel
- RJ45-M12X patch kábel
- RJ45-M12D patch kábel
- RJ45/M8D patch kábel
- RJ45-RJ45 Cat6A patch kábel
- RJ45 toldó
- USB-C kábel
- hálózati töltő
- csukló pánt
- hordtáska
Fluke Networks LinkIQ Duo Ipari Ethernet kábel, hálózat és Wi-Fi teszter KIT
A csomag tartalma:
- LinkIQ™ kábel és hálózat teszter
- IntelliTone 200 Probe
- Végpont azonosító #1
- több csatlakozós távolvégi adapter (RJ45, M8D, M12, M12X)
- RJ45 apa – RJ45 anya patch kábel
- RJ45-M12X patch kábel
- RJ45-M12D patch kábel
- RJ45/M8D patch kábel
- RJ45-RJ45 Cat6A patch kábel
- RJ45 toldó
- USB-C kábel
- hálózati töltő
- csukló pánt
- hordtáska
