EXFO MAX-715B OTDR mérőműszer

Kompakt, hordozható, kézi OTDR terepi körülményekhez, ?tablet-szerű? kialakítással
EXFO MAX-715B OTDR műszer
EXFO MAX-715B OTDR műszer
EXFO MAX-715B OTDR műszer
EXFO MAX-715B OTDR műszer
EXFO MAX-715B OTDR műszer
EXFO MAX-715B OTDR műszer
EXFO MAX-715B OTDR műszer
EXFO MAX-715B OTDR műszer

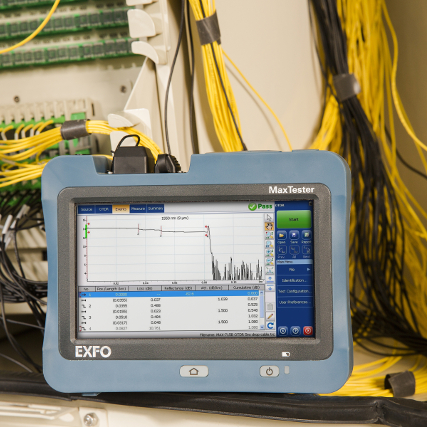

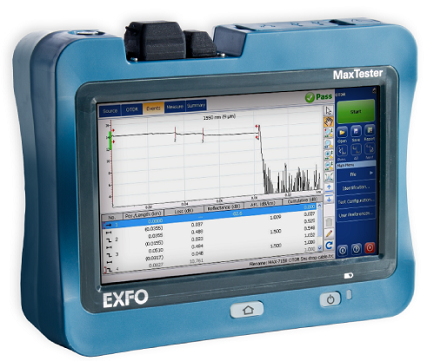

A Max-715B robosztus felépítésének és ?tablet-szerű? kialakításának köszönhetően kompromisszumok nélkül helytáll terepi körülmények között. A jelenlegi kézi OTDR-ek piacán legnagyobb, kinti napsütéses körülményekre optimalizált érintőképernyő mellett az EXFO-tól megszokott kiváló optikai paraméterek gondoskodnak a gyors és hatékony mérésekről FTTx, KTV és rövid hozzáférési hálózatok esetén.

Az előzőekben említett új felfogás kialakításának igényét a piac generálta. EXFO az OTDR felhasználóktól gyűjtött tapasztalatok és visszajelzések alapján tervezte a MAX-715B OTDR  kialakítását és azokhoz igazította szoftverfunkcióit. A három legfontosabb, a felhasználók által legtöbbször emlegetett igény:

  • könnyű, nagy kijelző, kiváló optikai minőségi jellemzőkkel és paraméterekkel
  • egyszerű használhatóság, könnyen áttekinthető felhasználói interface
  • és természetesen a magas minőségi szint ellenére alacsony ár
Prospektus (PDF, angol, 1,2 MB)



Legfontosabb képességei összefoglalva

Fontosabb MaxTester 715B tulajdonságok:

  • Kézi, pehelykönnyű, ?tablet-szerű? kivitel
  • 7″-os 800×480 felbontású TFT érintőképernyős kijelző, a legnagyobb a jelenlegi kézi OTDR piacon
  • 12 óra üzemidő egyetlen töltéssel, ami a túlórázó technikus kollégát sem hagyja cserben
  • Készenléti állapotból 1 másodperc alatt használatra kész
  • Mindössze 1,29 kg súly a könnyű terepi munkákhoz
  • 2 GB belső memória terület akár 20000 görbe tárolásához
  • Esemény holtzóna: 1 m, csillapítás holtzóna: 4 m
  • Akár 256000 mintavételezési pont a precízebb görbe felbontáshoz
  • Terméktől (alkalmazási területtől) függő széles dinamikatartomány

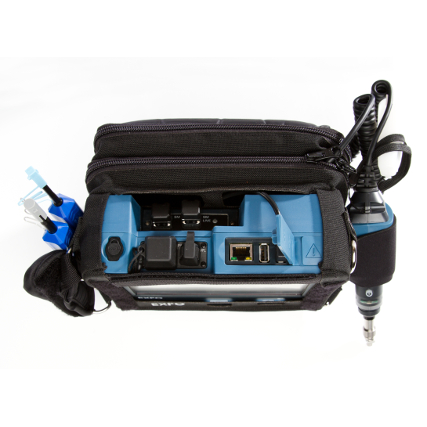

  • Robusztus kialakítás terepi munkálatokra
  • Betanulási idő csökkenése az egyszerű grafikus felhasználói interfészen
  • Közvetlen jegyzőkönyv készítés PDF és XML fájlformátumban
  • OTDR interfész átkapcsolása stabil fényforrásra
  • Optikai videó mikroszkóp csatlakozási lehetőség
  • FastReporter3 kompatibilitás: automatikus felhő alapú menedzsment; adatok a felhőn keresztül tárolhatók egy dinamikus adatbázisban
  • iOLM alkalmazás támogatása *
  • WiFi és Bluetooth kommunikációs kapcsolat *
  • Beépített optikai teljesítménymérő és látható fényforrás *

* Opcionális képességek

MAX-715B kézi OTDR Kábel TV-s HFC, FTTx és hozzáférési hálózatokhoz
Ez a típus elsősorban pont-pont összeköttetések mérésére és annak hibaelhárítására lett optimalizálva. Azonban FTTx architektúrában, valamint rövidebb optikai szakaszok mérésére is ideális megoldás lehet a felhasználó számára, mint például központon belüli optikai szakaszok tesztelésére vagy FTTA és DAS rendszerek telepítésénél. Az EXFO portfóliójában jelenleg ez az egyik legköltséghatékonyabb OTDR mérési megoldás szerteágazó területekre abban az esetben, ha nem szükséges nagy dinamika tartomány.



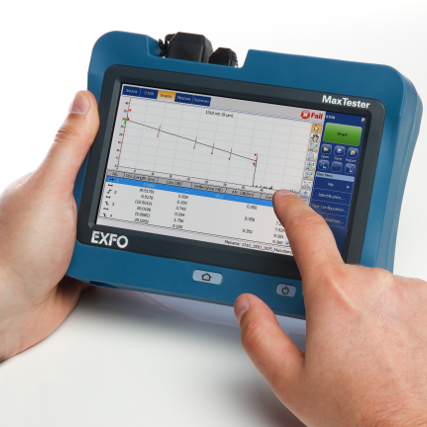

Könnyű felhasználóbarát kezelés
iOLM mérésre képes hardver
Az új intelligens optikai link feltérképező (iOLM) alkalmazás egy teljes körű, precíz karakterizálási megoldás, melynek elvégzéséhez mindössze a mérési hullámhosszak megadására és a START gomb megnyomására van szükség, ami egyedülálló az OTDR műszerek piacán!

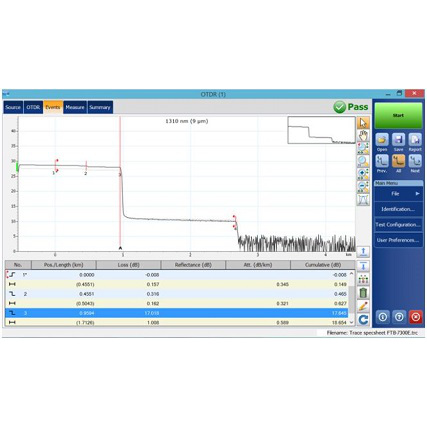

Nagyszerű kijelző olvashatóság terepi munkákhoz
Installálóknak és üzemeltetőknek majdnem minden esetben kültéri, azaz terepi méréseket kell végezni. Transzflektív TFT érintésre érzékeny kijelző kontraszt állítással, ha szükséges az erős napfény vagy a késői szürkület miatti nehezebb olvashatóság elkerülése miatt.
Univerzális OTDR kompatibilitás
Az univerzális Bellcore formátum (.sor, Telcordia SR-4731) segítségével a szoftver hozzáférést biztosít változatos OTDR műszergyártók görbéinek megtekintéséhez. Emiatt hivatkozhatunk az előzőleg archivált OTDR fájlokra.
Gyors adatkövetési- és utókezelési folyamat
Az opcionális FastReporter3 szoftver csomag biztosít az utókezelési folyamatot, hogy egy testre szabott és tökéletes eszközzel és annak minden funkcionalitásával, amire szükségünk lehet, kezeljük a mérési és riportozási kihívásokat bármilyen alkalmazásról is legyen szó. Off-line analízisre készült a terepen kiértékelt adatokat használva kínál a FastReporter3 egy valóban intuitív grafikus felhasználói felületet, ami nagyban hozzájárul és segít a termelékenység fokozásához.



Részletes specifikációk
TECHNICAL SPECIFICATIONSa
Display 7″ (178 mm) outdoor-enhanced touchscreen, 800 x 480 TFT
Interfaces Two USB 2.0 ports
RJ45 LAN 10/100 Mbit/s
Storage 2 GB internal memory (20 000 OTDR traces, typical)
Batteries Rechargeable lithium-polymer battery
12 hours of operation as per Telcordia (Bellcore) TR-NWT-001138
Power supply Power supply AC/DC adapter, input 100-240 VAC, 50-60 Hz, 9-16 V DCIN 15 Watts minimum
Wavelength (nm) b 1310 ? 30
1550 ? 30
1625 ? 10
SM live port built-in filter 1625 nm:
highpass >1595 nm
isolation >50 dB from 1270 nm to 1585 nm
Dynamic range (dB) c 30/28/28
Event dead zone (m) d 1
Attenuation dead zone (m) e 4
PON dead zone (m) f 35
Distance range (km) 0.1 to 160
Pulse width (ns) 5 to 20000
Linearity (dB/dB) ?0.05
Loss threshold (dB) 0.01
Loss resolution (dB) 0.001
Sampling resolution (m) 0.04 to 5
Sampling points Up to 256000
Distance uncertainty (m) h ?(0.75 + 0.0025 % x distance + sampling resolution)
Measurement time User-defined (maximum: 60 minutes)
Reflectance accuracy (dB) b ?2
Typical real-time refresh (Hz) 3

Notes
a. All specifications valid at 23 °C ? 2 °C with an FC/APC connector, unless otherwise specified.
b. Typical.
c. Typical dynamic range with longest pulse and three-minute averaging at SNR = 1.
d. Typical, for reflectance from ?35 dB to ?55 dB, using a 5-ns pulse.
e. Typical, for reflectance at ?55 dB, using a 5-ns pulse. Attenuation dead zone at 1310 nm is 5 m typical with reflectance below ?45 dB.
f. Does not include uncertainty due to fiber index.

GENERAL SPECIFICATIONS
Size (H x W x D) 155 mm x 200 mm x 68 mm
Weight (with battery) 1.29 kg
Temperature Operating: ?10 °C to 50 °C
Storage: ?40 °C to 70 °C
Relative humidity 0 % to 95 % noncondensing
SOURCE
Output power (dBm) b ?11.5
Modulation CW, 1 kHz, 2 kHz
BUILT-IN POWER METER SPECIFICATIONS (GeX) (optional) c
Calibrated wavelengths (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650
Power range (dBm) d 27 to ?50
Uncertainty (%) e ?5 % ? 10 nW
Display resolution (dB) 0.01 = max to ?40 dBm
0.1 = ?40 dBm to ?50 dBm
Automatic offset nulling range d, f Max power to ?30 dBm
Tone detection (Hz) 270/330/1000/2000

Notes
a. ?20 °C to 60 °C (?4 °F to 140 °F) with the battery pack.
b. Typical output power is given at 1550 nm.
c. At 23 °C ? 1 ?C, 1550 nm and FC connector. With modules in idle mode. Battery operated after 20-minute warm-up.
d. Typical.
e. At calibration conditions.
f. For ?0.05 dB, from 10 °C to 30 °C.

Rendelési információk
EXFO MAX-715B-M1 MAX-715B SM kompakt OTDR
Támogatott hullámhosszak: 1310/1550 nm 1 porton, dinamikatartomány: 30/28 dB (9/125 um), 7? inch színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2 GB belső memória. 2 db USB port, 1 db RJ-45 port. Az OTDR iOLM ready, hardveresen támogatja az iOLM mérést.
EXFO MAX-715B-M2 MAX-715B SM kompakt OTDR
Támogatott hullámhosszak: 1310/1550 nm 1 porton, dinamikatartomány: 30/28 dB (9/125 um), 1625 nm 2 szűrt porton, dinamikatartomány: 28 dB. 7? színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2 GB belső memória. 2 db USB port, 1 db RJ-45 port. Az OTDR iOLM ready, hardveresen támogatja az iOLM mérést.
EXFO MAX-715B-M3 MAX-715B SM kompakt OTDR
Támogatott hullámhosszak: 1310/1550/1625 nm 1 porton, dinamikatartomány: 30/28/28 dB (9/125 um). 7? színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2 GB belső memória. 2 db USB port, 1 db RJ-45 port. Az OTDR iOLM ready, hardveresen támogatja az iOLM mérést
Opciók, kiegészítők
VPM2X VFL (Látható fényű hibakereső) és PM (Teljesítménymérő)
Látható fényű hibakereső: 650nm, 2.5mm univerzális adapterrel.
Teljesítménymérő: GeX detektorral, SC adapterrel.
RF Wi-Fi és Bluetooth adatkommunikáció
OTDR Hagyományos OTDR kiértékelő szoftver
iOLM iOLM kiértékelő szoftveropció
