EXFO MaxTester 715D OTDR mérőműszer

Kompakt, hordozható, kézi OTDR terepi körülményekhez, „tablet-szerű” kialakítással
EXFO Maxtester 715D
EXFO Maxtester 715D
EXFO Maxtester 715D
EXFO Maxtester 715D

A MaxTester 715D OTDR egy belépő szintű megoldás az FTTx architektúrák pont-pont típusú méréséhez és hibajavításához. Ideális megoldás a rövid szálak karakterizálásához pl. FTTA/DAS hálózat esetén.

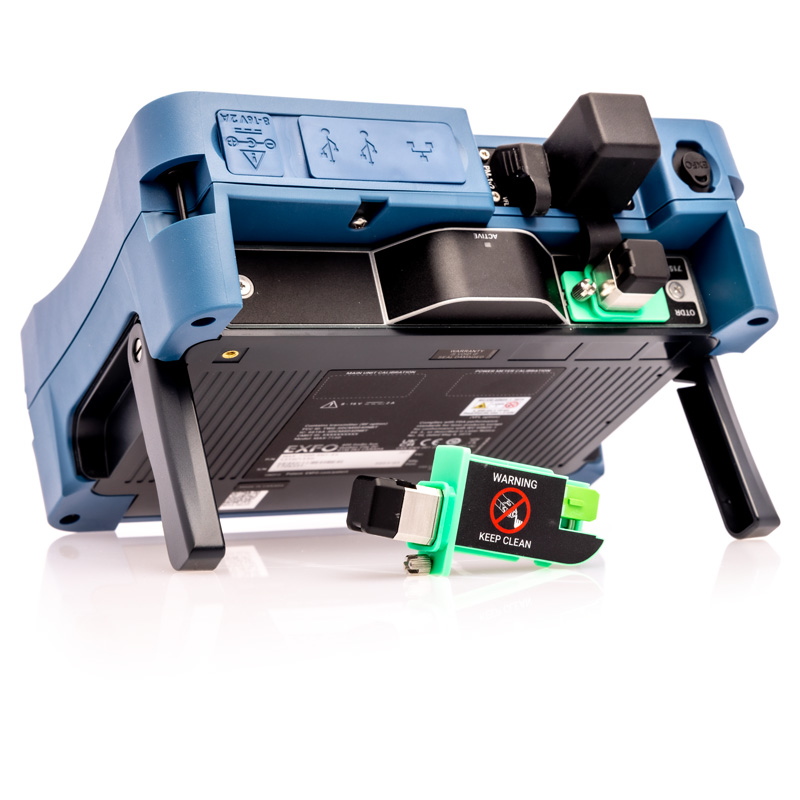

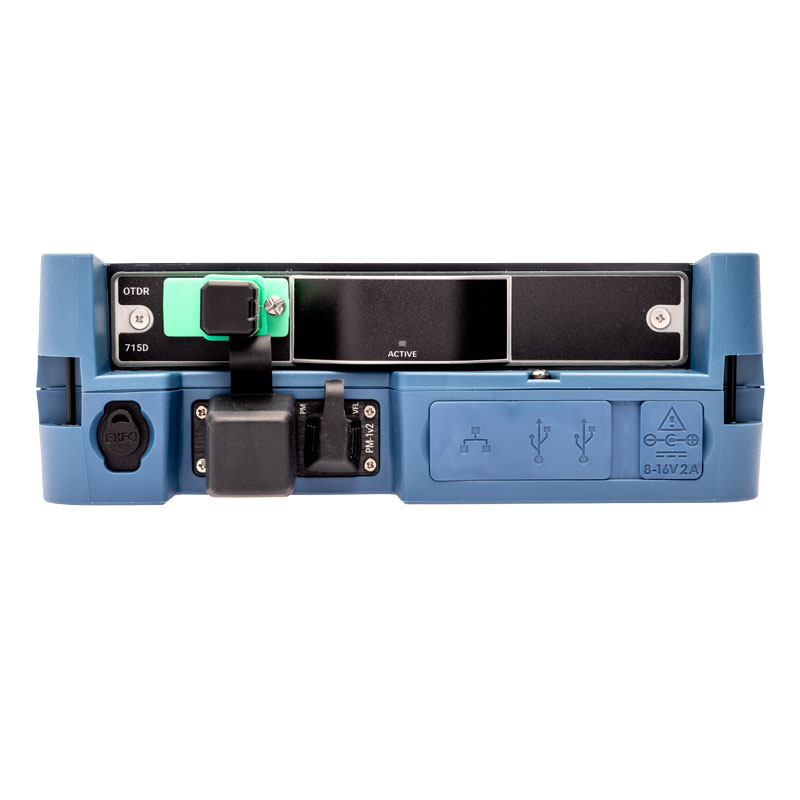

Az OTDR piac legújabb innovációja a SWAP OUT CONNECTOR, azaz a cserélhető optikai interfész. Szükség esetén könnyen cserélhető anélkül, hogy az OTDR-t szervizbe kellene küldeni. Az eszköz optikai csatlakozójának állapota egy beépített diagnosztikával ellenőrizhető és ha valóban elhasználódott vagy sérült, egy egyszerű mozdulattal kicserélhető.

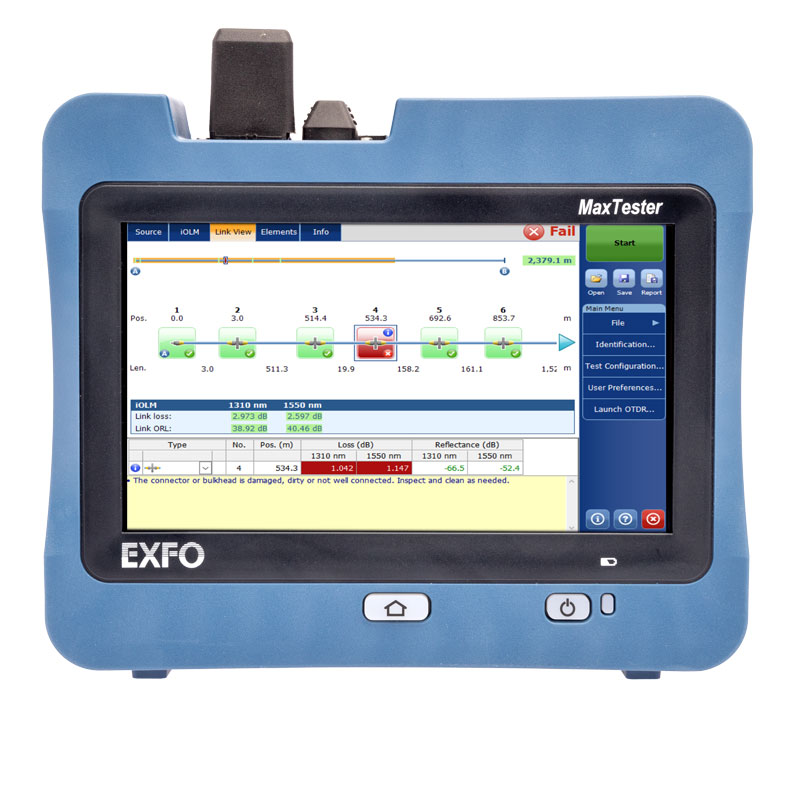

EXFO MaxTester kézi OTDR-ei már bizonyítottak teljesítményükkel. A MaxTester 700D sorozat, így a Max-715D eszköz is a tabletek által inspirált könnyű és masszív OTDR MaxTester platformra épül. A 700B és 700C elődjeiből már ismert 7 colos, terepi használatra fejlesztett műszer is érintő kijelzős képernyővel van ellátva. A szoftver továbbra is Windows-szerű, grafikus felhasználói felülete révén intuitív élményt nyújt. Ikon alapú funkció választást, azonnali rendszerindítást, automatikus makrohajlítás keresést és továbbfejlesztett automatikus és valós idejű mérési módokat kínál.

A MaxTester 700D sorozata valódi, nagy tudású OTDR a világ vezető gyártójától. Az EXFO a már ismert minőséget és pontosságot, valamint a legjobb optikai teljesítményt nyújtja a megfelelő eredmény érdekében, megismételhetően és minden alkalommal.

Az akkumulátor extra hosszú, 12 órás üzemidővel rendelkezik, így egész nap használható. A beépített kiegészítők még kompaktabbá teszik, hiszen nem kell további eszközöket magunkkal vinni, mint például látható fényű hibakereső vagy teljesítményszintmérő.

Az OTDR az iOLM szoftveropcóval kiegészítve képes egy méréssel karakterizálni a teljes szálat.

EXFO MaxTester 715D adatlap (PDF, angol)



Legfontosabb képességei összefoglalva

A műszer kialakítása a MaxTester 700-as szériához hasonlóan:

  • könnyű, nagy kijelző, kiváló optikai minőségi jellemzőkkel és paraméterekkel,
  • egyszerű használhatóság, könnyen áttekinthető felhasználói felület,
  • magas minőségi szint
  • megfizethető ár.

Típusok:

  • Max-715D-SM1: last mile SM OTDR: 1310/1550 nm 32/30 dB
  • Max-715D-SM8: SM OTDR: 1310/1550nm/szűrt 1650 nm 32/30/30 dB
Jellemzők

Legfőbb tulajdonságok:

  • SWAP OUT interfész
  • terepi körülményekre fejlesztett, könnyű tömegű kézi OTDR, tablet dizájn
  • a kategóriájában a piac legnagyobb kültérre fejlesztett 7″-os érintőképernyőjével
  • 12 órás üzemidő
  • csillapítási holtzóna 3,6 m, esemény holtzóna 0,9 m
  • dinamika tartománya 32/30/32 dB
  • élőhálózaton való hibakeresés 1650nm-en
  • iOLM kompatibilitás: egyméréses többszörös adatgyűjtés egyértelmű, áttekinthető SIKERES/NEM SIKERES eredményekkel, egyszerű vizuális formában
  • 3 év garancia

Alkalmazások:

  • FTTx last-mile szakaszbeli szolgáltatás aktiválás és hibajavítás
  • rövid szakaszú lefedő hálózatok mérése
  • FTTA optika és DAS telepítéshez
  • CATV/HFC mérés

Leírás:

Az eszköz üzemideje 12 óra, így a technikus egész nap használhatja az műszert. A hardver részben moduláris mivel opcionálisan teljesítménymérő portot és látható fényű hibakeresőt is kérhetünk hozzá. A keret USB-s perifériákkal tovább bővíthető (pl. billentyűzet, egér).

A MaxTester 700D sorozatú eszköz iOLM szoftveropcióval is rendelhető, így az optikai mérés gyorsabbá és kényelmesebbé válik.



Szoftver alkalmazások
SW upgrade Firmware frissítés
VNC VNC által a képernyő megosztható így akár távoli elérést tudunk biztosítani
Data Mover File mozgatás a mérések gyors archiválásáért
Documentation Beépített jegyzőkönyv kezelés
PDF reader PDF formátumú file-ok olvasása
Bluetooth file megosztás Vezeték nélküli file megosztási lehetőség
Wifi kapcsolat Wi-Fi kapcsolatok kezelése
Videómikroszkóp USB-s és Wi-Fi-s EXFO videomikroszkópok támogatása
FTP szerver FTP szerver az egyszerű file mozgatáshoz
Security Szoftveres lopásgátló megoldás az illektélenek elleni védelemért
Részletes specifikációk
Technikai paraméterek
Kijelző kültérre fejlesztett 7 colos érintőkijelző, 800 x 480 TFT
Interfész

2 db USB 2.0 port

RJ45 LAN 10/100 Mbit/s
Memória kapacitás mérésekre 2 GB belső memória (=20000 OTDR mérés tipikusan)
Üzemidő Beépített újratölthető akkumulátor, 12 óra
Áramforrás AC/DC adapter, 100-240V, 50-60 Hz,
Hullámhosszak (c) 1310 nm +/- 30 nm, 1550 nm +/- 30 nm, 1650 nm +/- 15 nm
Élő hullámhossz 1650 nm, 50 dB 1267-1617 nm
Dinamika tartomány (d) 30/30/30 dB
Esemény holt zóna (e) 0,9 m
Csillapítás holtzóna 3,6 m
Mintavételezési tartomány 0,1 – 200 km
Impulzus szélesség 3 – 20,000 ns
Linearitás +/- 0,05
Csillapítási limit 0,01 dB
Csillapítási felbontás 0,001 dB
Felbontás 0,04 – 5 m
Mintavételezési pontok max 256.000
Távolság pontosság +/- 0,75m + 0,005% x távolság x mintavételezési pont
Mérési idő kezelő által változtatható
Reflexiós pontosság +/- 2 dB
Real-time mérés tipikus frissítése 3 Hz



OTDR port általi teljesítményszint mérő
Dinamika tartomány -60 dBm … +23 dBm
Pontosság +/- 0,5 dB
Kalibrált hullámhosszak 1310, 1490, 1550, 1625, 1650 nm
Választható hullámhosszak 1310, 1490, 1550, 1577, 1625, 1650 nm
Tone detektálás 270 Hz, 330 Hz, 1 kHz, 2 kHz



Technikai specifikáció OPM2 (opciós lehetőség)
Dinamika tartomány -60 dBm … +23 dBm
PON teljesítményszint mérők 2 csatornás: 1490/1550 nm és 1490/1577 nm
Pontosság +/- 0,5 dB
Kalibrált hullámhosszak 1310, 1490, 1550, 1625, 1650 nm
Választható hullámhosszak 1310, 1490, 1550, 1577, 1625, 1650, 1490/1550, 1490/1577 nm



Beépített fényforrás
Kimenő teljesítmény -8 dBm
Moduláció CW, 1 kHz, 2 kHz



Általános specifikáció
Méret 166 mm x 200 mm x 68 mm
Súly 1,5 kg
Üzemi hőmérsékleti tartomány -10 … +50
Tárolási hőmérsékleti tartomány -10 … +70
Relatív páratartalom maximum 95%-ig



Beépített teljesítménymérő port
Kalibrált hullámhosszak 850, 1300, 1310, 1490, 1550, 1625, 1650 nm
Mérési tartomány +24 dBm … -50 dBm
Ponttalanság +/-5% +/- 10 nW
Mérési felbontás

0,01= -40 dBm-ig

0,1= -40 dBm … – 50 dBm
Automatikus offset tartomány maximum … -30 dBm
Tone detektálás 270 Hz, 330 Hz, 1 kHz, 2 kHz



Látható fényű hibakereső (opcionálisan)
lézer adó 650 nm +/- 10nm
CW moduláció 1 Hz
Tipikus teljesítmény 62,5 um magátmérő esetén kisebb mint 0,7 mW
Lézer osztály: 2
Rendelési információk
MAX-715D-SM1 EXFO MAX-715D-SM1 last mile OTDR
  Támogatott hullámhosszak: 1310/1550 nm, dinamikatartomány 32/30 dB (9/125 um). 7” színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2 GB belső memória (~20.000 OTDR mérés). 2 db USB 2.0-s port, 1 db RJ45 port. Az OTDR iOLM ready, azaz hardveresen támogatja az iOLM mérést.
MAX-715D-SM8 EXFO MAX-715D-SM8 SM OTDR
  Támogatott hullámhosszak: 1310/1550/szűrt 1650 nm, dinamikatartomány 32/30/30 dB (9/125 um). 7” színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2 GB belső memória (~20.000 OTDR mérés). 2 db USB 2.0-s port, 1 db RJ45 port. Az OTDR iOLM ready, azaz hardveresen támogatja az iOLM mérést.
