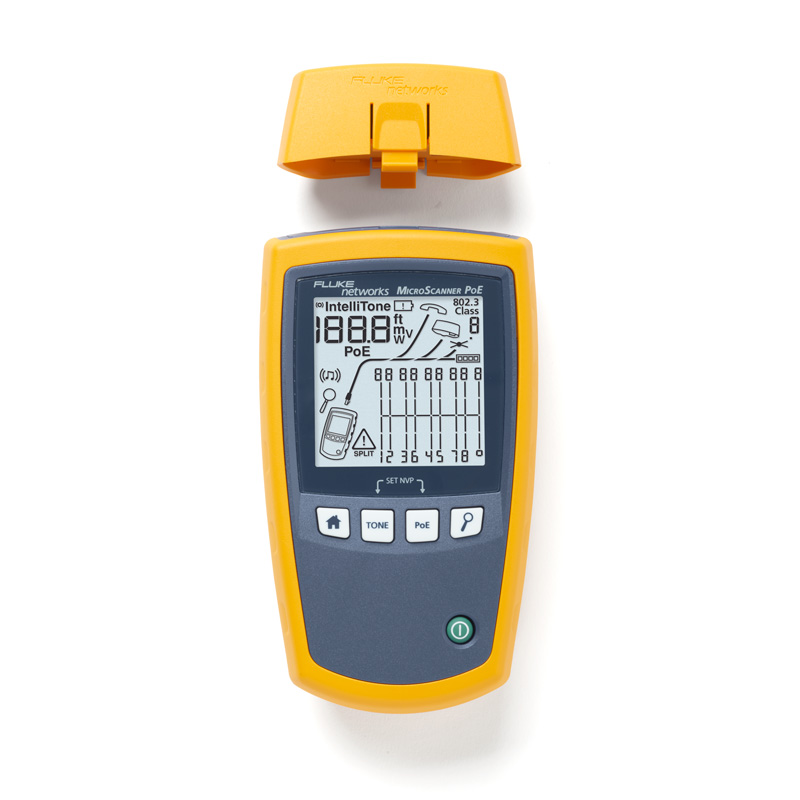

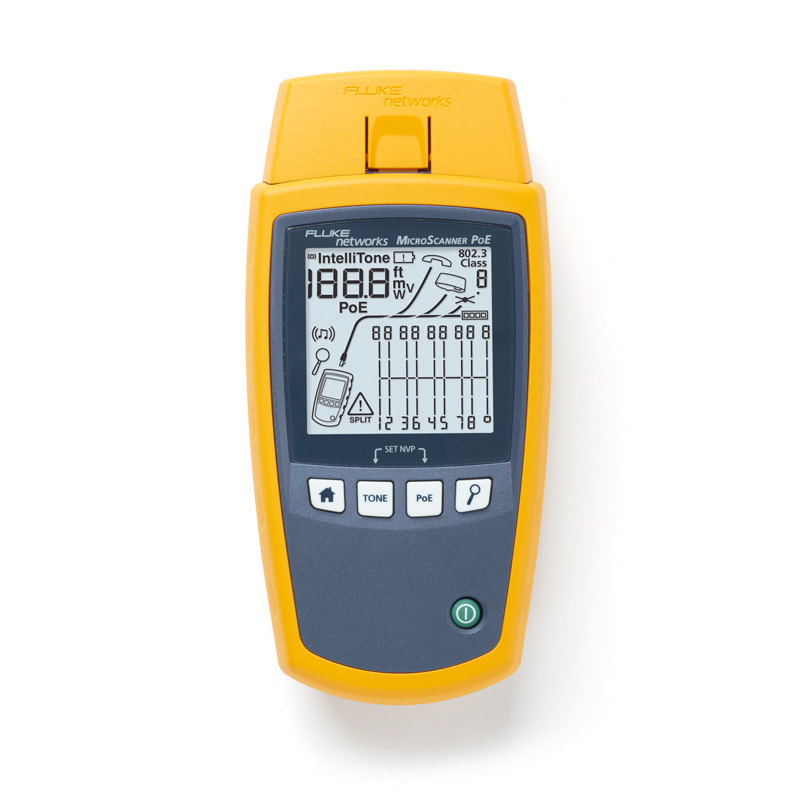

Fluke Networks MicroScanner PoE kábelteszter

Sodrott érpáras kábelek PoE tápellátásának, bekötésének és hibahelyeinek meghatározása TDR segítségével

A MicroScanner PoE egy kisméretű kézi műszer, mely ? a mai igényekkel lépést tartva ? már PoE osztályok felismerésére is képes. Az alap kábelteszteken és TDR alapú érpáronkénti hosszméréseken felül képes a 10 gigabites Ethernet sebesség detektálására is. Nagyméretű grafikus kijelzőjén könnyebben áttekinthetőek a megjelenített információk és mérési eredmények. Robusztus kialakításának köszönhetően ellenáll a sérüléseknek és a leejtésnek.

Adatlap (PDF, angol, 430 KB)



Legfontosabb képességei összefoglalva
  • kábelhossz mérése TDR funkcióval, érpáronként is
  • huzaltérkép vizsgálat
  • szakadás, rövidzár, ércsere, érpárcsere felismerése
  • aktív eszköz felismerése a távolvégen 10G-ig
  • POTS telefon feszültség és polaritás kijelzése
  • PoE jelenlétének és osztályának megjelenítése
  • IntelliTone™ Probe opcionális eszközzel kábel és nyomvonalkeresés (hangfrekvenciás és digitális jel generálása és felismerése)
  • végpontok azonosítása adapterekkel (csak KIT-ben)
MicroScanner2 és MicroScanner PoE összehasonlítása
 MicroScanner2 MicroScanner PoE
Sodrott érpár
Huzaltérkép igen igen
Hossz/hibahely meghatározás igen igen
Koax igen nem
Hossz/hibahely meghatározás igen igen
Szolgáltatások felismerése igen igen
Maximális PoE teljesítmény osztály nem igen
10/100/1000BASE-T igen igen
2.5GBASE-T, 5GBASE-T, 10GBASE-T nem igen
Power over Ethernet 802.3af 802.3af, .3at és .3bt osztály és teljesítmény meghatározás
Analóg és digitális jelgenerálás igen igen
Opcionális távolvégi azonosítók igen igen
Részletes specifikációk
Environmental Specifications

Operating temperature

32 °F to 113 °F (0 °C to 45 °C)

Storage temperature

-4 °F to +140 °F (-20 °C to +60 °C)
Operating relative humidity (% RH without condensation)

90 % (50 °F to 95 °F 10 °C to 35 °C)
75 % (95 °F to 113 °F 35 °C to 45 °C)

Shock and Vibration

Random, 2 g, 5 Hz-500 Hz (Class 2)
1 m drop test with and without wiremap adapter attached

Safety

IEC 61010-1 3rd Edition

Altitude

4,000 m; Storage: 12,000 m

EMC

IEC 61326-1

General Specifications

Test connectors

Shielded 8-pin modular jack accepts 8-pin modular (RJ45) and 4-pin modular (RJ11) plugs.

Power

Battery type: 2 AA (NEDA 15A, IEC LR6) alkaline batteries
Battery life: 20 hours of typical use
Other compatible battery types: 2 AA photo lithium, NIMH, NICAD
Dimensions and weight (with batteries installed and wiremap adapter attached)

3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm)
MicroScanner PoE: 10.6 oz (300 g)

Display

Monochrome LCD with backlight

Test Modes

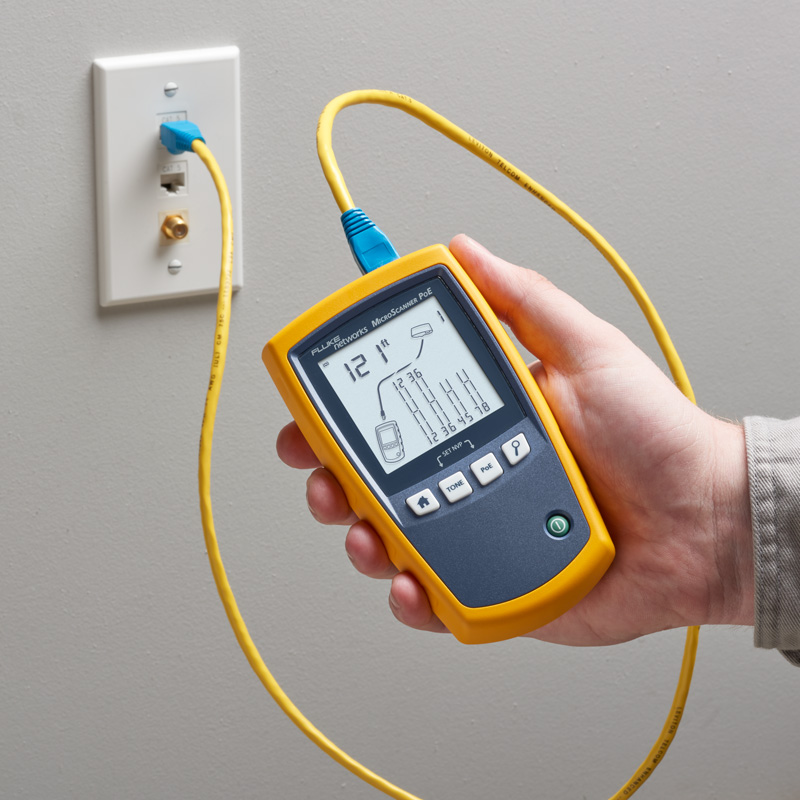

Cable test

Measures length, verifies wiremap, identifies remote ID locators, and detects Ethernet ports. MicroScanner PoE also shows HIGH ? when the resistance of the cable is more than 12.5 ?. Displays results on one screen.

Tone

Generates IntelliTone™ and normal analog toning signals

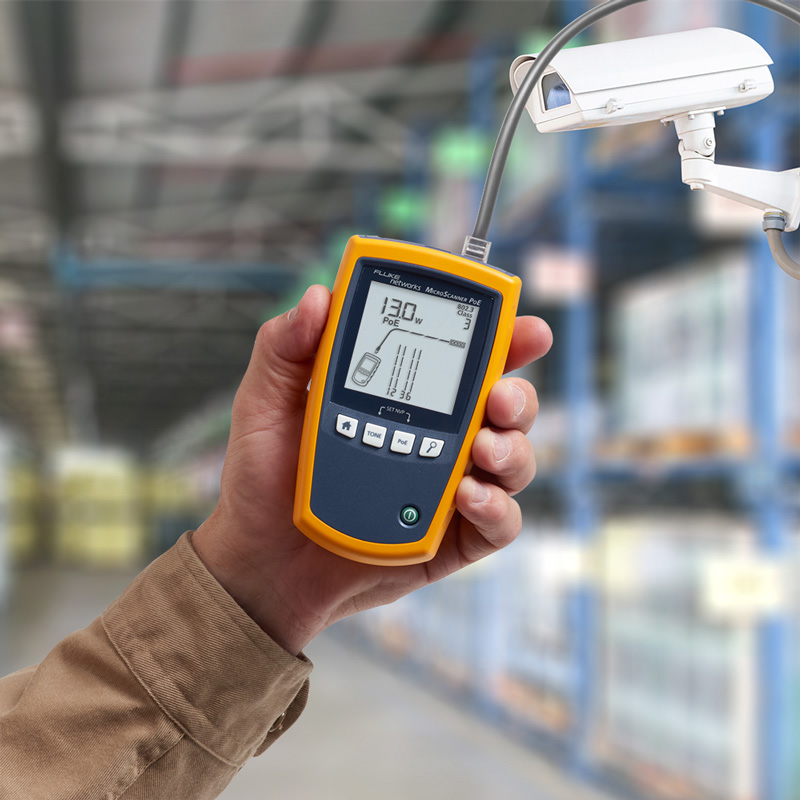

PoE

Solicits and detects the presence of 802.3af, at, bt, and UPOE (Cisco?s Universal Power over Ethernet) compatible PoE devices

Performance Specifications

Cable types tested

Twisted pair: UTP, FTP, SSTP

Length test

Range: 460 m (1500 ft)
Resolution: 0.3 m (1 ft)
Typical accuracy: ? 4% or 0.6 m (2 ft) whichever is greater. NVP uncertainty is an additional error.
Calibration: User-settable NVP for twisted pair. Can determine actual NVP with known length of cable.
Wiremap test

Detects single-wire faults, shorts, miswires, split pairs, and up to seven far-end adapter IDs. The wiremap is drawn with proportional length to visually indicate the approximate location of faults.

Ethernet port detection

Detects the advertised speed of 802.3 Ethernet ports with speeds of 10 Mbps, 100 Mbps, 1 Gbps, 2.5 Gbps, 5 Gbps, and 10 Gbps.

Tone generator

Supports toning and cable mapping with a Fluke Networks digital IntelliTone™ probe. Generates four tones compatible with typical analog probes. SmartTone? feature gives positive identification of cables in bundles when using an IntelliTone or an analog probe.

Kapcsolódó anyagok

Fluke Networks MicroScanner PoE kábelteszter

A csomag tartalma:

  • MicroScanner PoE kábel teszter

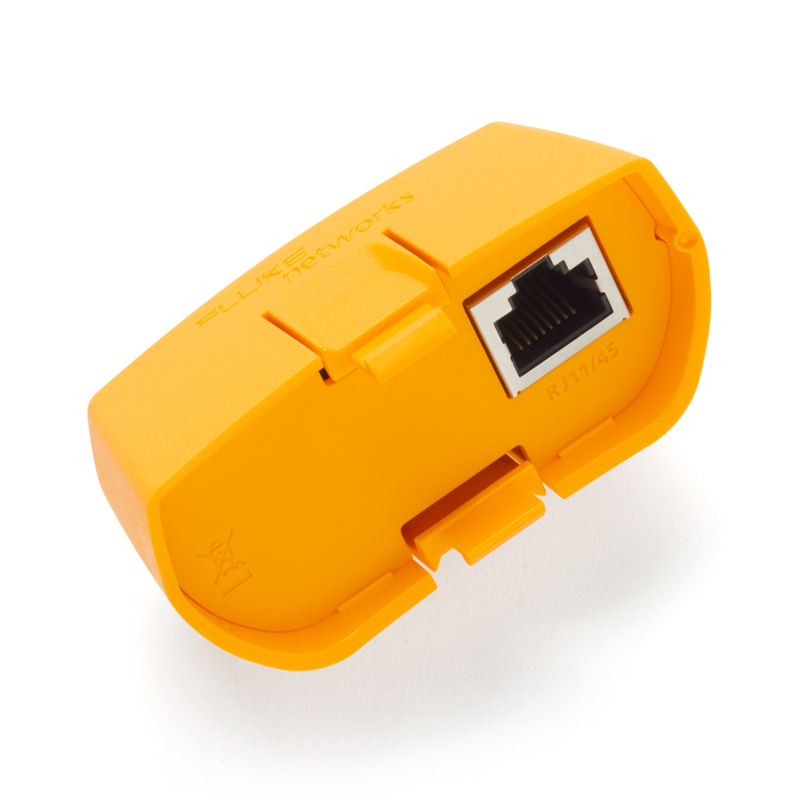

  • Wiremap adapter
  • 2 db AA alkáli elem
  • Hord táska

Fluke Networks MicroScanner PoE kábelteszter KIT

A csomag tartalma:

  • MicroScanner PoE kábel teszter
  • Wiremap adapter
  • 2 db AA alkáli elem
  • Végpont azonosítók #2-7
  • IntelliTone 200 Probe indukciós nyomvonal-azonosító
  • 9 V-os alkáli elem
  • RJ45 patch kábelek
  • Nagyméretű hord táska
