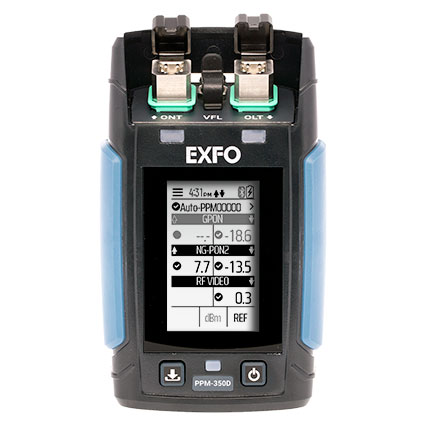

EXFO PPM-350D PON hálózatos optikai teljesítménymérő
Optikai teljesítménymérő hagyományos és az új-generációs passzív optikai hálózatokhoz
EXFO PPM-350D intelligens optikai teljesítménymérője felismeri a hálózaton jelen levő technológiá(ka)t és a mérési paramétereket automatikusan hozzá igazítja.
Az új-generációs passzív optikai hálózatok a jelenleg használatban levő hagyományos PON hálózatok infrastruktúráját fogják használni, vagy kizárólagosan, vagy a hagyományos PON technológiával együttesen. Ez mindenképpen növeli tesztelési komplexitást és a hiba lehetőségét, ami kizárólag egy megbízható párhuzamos technológiák mérésére is alkalmas eszközzel csökkenthető.
Az EXFO PPM-350D mérőműszer alkalmazható hagyományos és az új-generációs passzív optikai hálózatokon is, függetlenül attól, hogy egy vagy több technológia működik ugyanazon az optikai linken, beleértve az analóg RF televíziós műsorszórást is.
Prospektus (PDF, angol)
Legfontosabb képességei összefoglalva
- egyedülálló PON-awareTM technológia, ami lehetővé teszi a PON technológiák felismerését
- GPON és EPON hálózatokkal is kompatibilis
- új generációs, 10G sebességet biztosító hálózatokkal is kompatibilis
- áteresztő módban történő vizsgálat
- Bluetooth és USB csatlakozási lehetőség

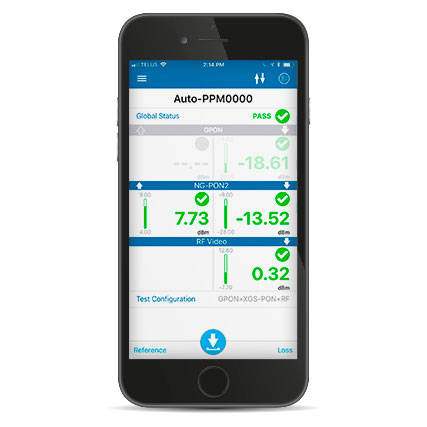

- okostelefonra telepíthető alkalmazás az eredmények tárolásához és jegyzőkönyvek készítéséhez
- kompakt, robusztus kialakítás, IP54 szabvány szerinti ellenálló képességgel
- újratölthető akkumulátor, akár 8 órás folyamatos munkavégzéshez
Alkalmazási területek
- Beiktatási csillapítás mérése
- Egyetlen PON technológia vizsgálata
- Akár több PON technológia együttes vizsgálata
- GPON (ITU-T G984.2)
- EPON (IEEE 802.3)
- XG(S)-PON (ITU-T G987.2)
- TWDM NG-PON2 (ITU-T G989.2)
- RF overlay
- RFoG (ANSI/SCTE 174 2010)
Részletes specifikációk
Három műszertípus
A műszer három altípusa rendelhető a különböző igények lefedésére. Az eltérések az egyes modellek között a támogatott technológiákból adódik
| Technológia | Fel irány [nm] | Le irány [nm] | PPM-350D-SR | PPM-350D-D | PPM-350D-DR |
| GPON (ITU-T G984.2) | 1310 | 1490 |  |
|
|
| 1G EPON (IEEE 802.3) | 1310 | 1490 | |
|
|
| XG /XGS-PON (ITU-T G987.2) | 1270 | 1578 | |
|
|
| TWDM NG-PON2 (ITU-T G989.2) | 1524 – 1544 | 1596 – 1603 | |
|
|
| 10G EPON (IEEE 802.3) | 1270 | 1577 | |
|
|
| RF videó jel | 1550 | |
|
||
| RFoF (ANSI/SCTE 174 2010) | 1310 vagy 1610 | 1500 | |
|
| GENERAL SPECIFICATIONS | |
| Storage capacity | up to 3500 results |
| Battery autonomy | 8 hours of continuous use |
| Battery charge time | < 2 hours |
| Display resolution | 0.01 dBm |
| Measurement units | dB, dBm |
| Dimensions (H x W x D) | 154 mm x 88 mm x 41 mm (6 1/16 in x 3 1/2 in x 1 5/8 in) |
| Display size | 69 mm (2.7 in) |
| Weight | 420 g a |
| Display type | Reflective |
| Display pixel count | 400 x 240 |
| Operating temperature range | 0 °C to 50 °C |
| Storage temperature range | -40 °C to 70 °C |
| Connector | USB type C |
| Connectivity | Bluetooth low energy |
| Smart device OS compatibility | Android 6 and above, iOS 11 and above |
Rendelési információk
| PPM-350D-SR | EXFO PPM-350D PON hálózatos optikai teljesítménymérő |
| PPM-350D-SR-VFL |
EXFO PPM-350D PON hálózatos optikai teljesítménymérő Látható fényű hibakeresővel |
| PPM-350D-D | EXFO PPM-350D PON hálózatos optikai teljesítménymérő |
| PPM-350D-D-VFL |
EXFO PPM-350D PON hálózatos optikai teljesítménymérő Látható fényű hibakeresővel |
| PPM-350D-DR | EXFO PPM-350D PON hálózatos optikai teljesítménymérő |
| PPM-350D-DR-VFL |
EXFO PPM-350D PON hálózatos optikai teljesítménymérő Látható fényű hibakeresővel |
