Fluke Networks PRO3000F analóg indukciós nyomvonalkövető 50 Hz-es szűrővel

Az analóg jelgenerálás segít felkutatni a kábelek nyomvonalát és az azonosítatlan hálózati végpontokat még zajos környezetben is.

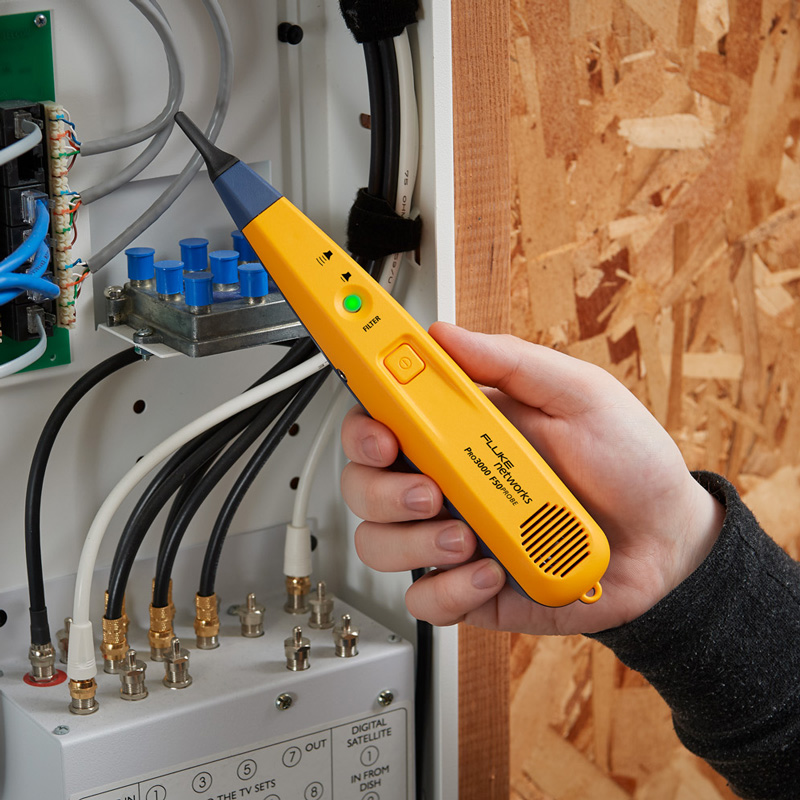

Az Pro3000F a legjobb választás a nem aktív hálózati szakaszok érpárainak azonosítására a SmartTone? technológia segítségével. A speciális krokodilcsipeszek lehetővé teszik a szabad érpárakhoz történő csatlakozást, az RJ-11 csatlakozó pedig ideális megoldás a telefonvégpontok ellenőrzésére. A Toner kimagasló érzékenységének köszönhetően azonnal detektálja és hangjelzéssel megmutatja a vezeték nyomvonalát, legyen az gipszkarton, fa, vagy egyéb típusú fal mögött elhelyezve. A hanggenerátor hatótávolsága kábeltől függően eléri a 16 kilométert. A beépített 50Hz-es szűrővel könnyedén kiszűrhetőek az aktív elemek által keltett zajok.
Prospektus (PDF, angol, 320 KB)




?Gyors vezeték nyomvonal keresés és azonosítás telekommunikációs hálózatokban. A beépített 50 Hz-es szűrővel az aktív eszközök által keltett zajok sem jelenetenek problémát.?

Tamási Ákos

hálózati és rendszermérnök, EQUICOM Méréstechnikai Kft.

Legfontosabb képességei összefoglalva
  • precíz kábelazonosítás
  • 50 Hz-es szűrő, ami egyetlen gombnyomással ki és bekapcsolható
  • SmartTone? technológia öt különböző jelgenerálás a érpárak pontos beazonosításához
  • kihangosítási funkció a Probe eszközön a nyomvonal kereséshez
  • 16 km áthidalható távolság a hanggenerátorral

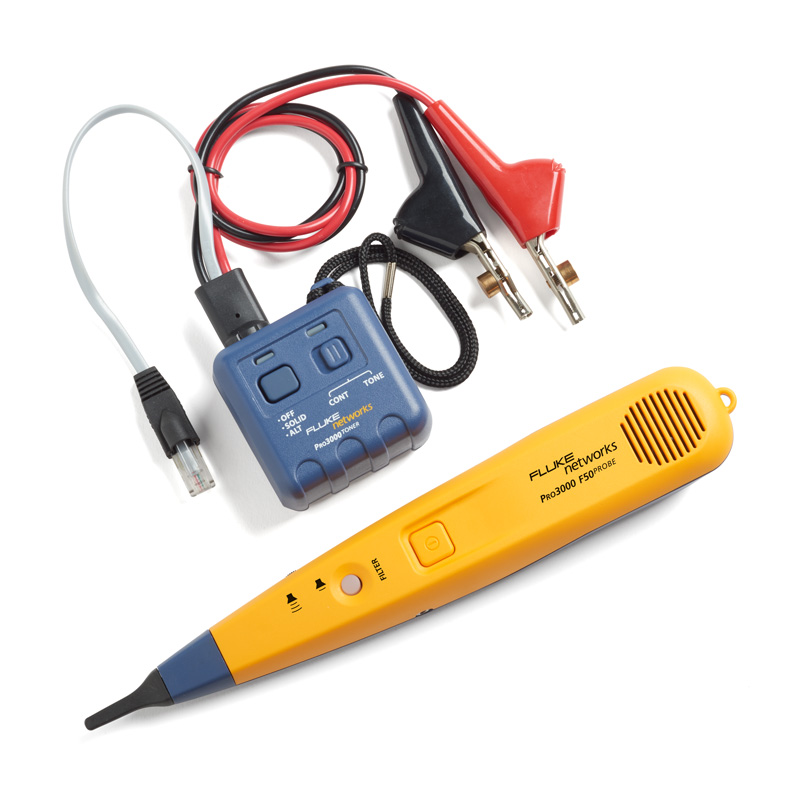

  • egyszerű kapcsolódás a szabad érpárakhoz a krokodilcsipeszes megoldással
  • RJ-11 csatlakozó a telefonvégpontok ellenőrzéséhez
  • vonali polaritás ellenőrzése
  • övre csatlakoztatható hordtáska
Részletes specifikációk
Pro 3000 Toner Specifications
User Interface Slide Switch selects Continuity or Tone Mode
Push button switch selects SOLID, ALT, or OFF
Tone mode LED
Continuity/Polarity LED
Solid Frequency 1000 Hz nominal
Alternating Frequency 1000/1500 Hz nominal
Over Voltage Protection/td> 60 Vdc in Toner/Polarity Mode
Output Power in Tone Mode 8 dbm into 600 ohms
Output Voltage Level in Continuity Mode 8 Vdc with fresh battery
Battery 9V alkaline
Temperature Operating: -20°C to 60°C, Storage: -40° to 70° C
Dimensions 2.7 in. x 2.4 in. x 1.4 in. (6.9 cm x 6.1 cm x 3.6 cm)
Pro3000F Filtered Probe Specifications
User Interface ON/OFF button (Push 1 second to activate, Press to turn off, Auto-off after 5 minutes)
Filtered/Unfiltered Mode Button with LED (Green = Filtered, Red = Unfiltered)
Volume dial
Replaceable tip
3.5 mm earphone jack
Frequencies filtered Pro3000F50 Probe: 50 Hz and its harmonic frequencies
Battery 9V alkaline
Temperature Operating: -20° C to 60° C, Storage: -40° to 70° C
Dimensions 24.9 cm x 4.1 cm x 3.3 cm
WEBSHOP és Rendelési információk

Fluke Networks Pro3000F analóg indukciós nyomvonalkövető 50 Hz-es szűrővel

  • precíz kábelazonosítás
  • 50 Hz-es szűrő, ami egyetlen gombnyomással ki és bekapcsolható
  • SmartTone? technológia öt különböző jelgenerálás a érpárak pontos beazonosításához
  • kihangosítási funkció a Probe eszközön a nyomvonal kereséshez
  • 16 km áthidalható távolság a hanggenerátorral
  • egyszerű kapcsolódás a szabad érpárakhoz a krokodilcsipeszes megoldással
  • RJ-11 csatlakozó a telefonvégpontok ellenőrzéséhez
  • vonali polaritás ellenőrzése
  • övre csatlakoztatható hordtáska
Cikkszám: PRO3000F50-KIT Kategória: Címke:

Leírás

Bővebb információkért keresse fel a Fluke Networks PRO3000F50 analóg indukciós nyomvonalkövető termékoldalát.
