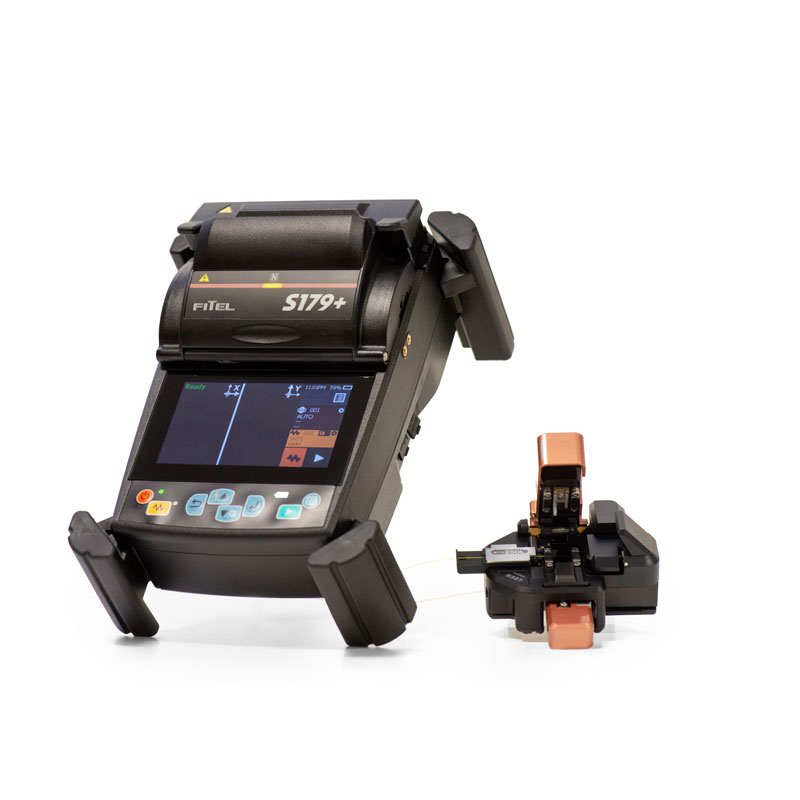

Furukawa Electric FITEL S179+ Optikai szálhegesztő
Új generációs, 3D-s technológiával szálmagra illesztő szálhegesztőgép – amikor a gyorsaság és a minőség a legfontosabb
A piac legújabb szálmagra pozicionáló optikai szálhegesztője
A Furukawa Electric FITEL S179+ a gyártó bevált S179 eszközének ránc felvarrott változata. Maga az eszköz 3D-s technológiával szálmagra illesztése garantálja a minőségi hegesztéseket. De mitől jobb mint az elődje? Némi hardveres és még több szoftveres fejlesztéssel látta el új eszközét. ACCS (Automatic Cleave Compensation System) által egy rosszul sikerült törési szöget – 2-5° szögeltérés esetén – kompenzálni tudja és minőségi hegesztésekes végez. Csillapítási értékekben így nem lesz eltérés. FAS (Fluid Arc System) új funkció pedig folyamatosan figyeli az elektródák közötti ívteljesítményt és a szükséges finomítani tudja a teljesítményt.
Valamint továbbra is igaz amit az S179 eszköznél már leírtunk: kézi szálmagra pozicionáló optikai szálhegesztő megbízható működést, gyors és kis csillapítású hegesztést garantál még a legkedvezőtlenebb körülmények között is. A hegesztési és zsugorítási sebességének, pontosságának, valamint az eszköz tartósságának, hordozhatóságának és a vezeték-nélküli kommunikációs képességeinek köszönhetően kiválóan alkalmas optikai gerinc, felhordó és hozzáférési hálózatok kiépítésére. A hegesztő az NFC és Bluetooth adatkommunikációs és management képességei által az okos-eszközök szintjére emelkedve tekinthető a FITEL portfóliójának eddigi legjobb és kezelhetőség szempontjából legegyszerűbb csúcskategóriás eszközének.
Legfontosabb képességei összefoglalva
- Kiemelkedő teljesítmény a gyors és egyenletes szálillesztésért,
- egyszerű, intuitív eszközhasználat és menü felépítés,
- könnyű hordozhatóság,
- szupergyors hegesztés és zsugorítás,
- terepi körülményeket bíró masszív burkolat,
- SOC csatlakoókkal való kompatibilitás (kiegészítő eszközökkel),
- a legkorszerűbb kommunikációs technológiák (Wi-Fi, NFC, USB)
- gyors és egyszerű karbantarthatóság,
- SM szálak tipikus szálcsillapítása már csak 0.01 dB.
Alkalmazási területek
- Optikai szenzorok,
- Adatközpontok,
- Irányítástechnika,
- Lefedő, FTTx hálózatok,
- Gerinchálózatok
- Nagyvállalati hálózatok,
- Optikai alkatrész és lézergyártás.
Eszköz bemutatás
A Furukawa Electric FITEL S179 szálhegesztő tervezése és fejlesztése a felhasználói igények maximálisan figyelembevételével történt, melyek közül a legfontosabb a minél kisebb hegesztési csillapítások, egyenletes minőségi értkek. A nagy kapacitású akkumulátora által akár 2 x 96 szál hegesztése is megvalósítható. 4,3 colos széles LCD kijelzője érintőképernyővel ellátott. Egyszerű, intitív eszközkezelése által a könnyed felhasználói érzésünk lesz.
A kamrafedél széles nyitási szöge által a szálbehelyezés kényelmesebbé válik. A jobb oldali V-vájat kivehetősége megkönnyíti az eszköz tisztítását és karbantartását. 3+1 LED világítása által az eszköz a sötét helyeken is minőségi hegesztéseket fog végezni.
A másik fontos követelmény a kisebb méret és az alacsonyabb súly mellett az eszköz környezeti hatásokkal szembeni ellenálló képessége. Hasonlóan az előző generációs FITEL szálhegesztőkhöz a robusztus kivitelnek köszönhetően az eszköz továbbra is por-3, csepp-4, és ütésálló5. Az emelt teljesítményű (8N) mozgató motorok még a legmerevebb kábelek esetén is biztosítják a folyamatos kiváló hegesztéseket. Bluetooth és NFC adatkommunikációs képesség okoseszköz csatlakozáshoz és irányításhoz pedig tovább növeli a felhasználási élményt. A fenti tulajdonságok együttese miatt méltán tekinthető a FITEL S179+ szálhegesztő a piac leghatékonyabb optikai szálhegesztőjének.
3 IP 5X szabvány szerint porállóság értelmében az eszköz 0,1 – 25 µm nagyságú porszemekkel telített levegőben is működőképes
4 IP X2 szabvány szerinti cseppállóság értelmében az eszköz 10 percen át tartó percenkénti 3 mm/perc csepp környezetben, akár 15° fok dőlésszög esetén is működőképes
5 IK 07 szabvány szerint ütésálóság értelmében az eszköz védett 2 Joule energiájú behatásokkal szemben, ami 500 g tömegű tárgy 40 cm magasságból történő ráejtésének megfelel.
S179+ új funkciói
Automatic Cleave Compensation System (ACCS) – Automatikus törési szög kompenzáció
A száltörési szögek kritikusak a hegesztési csillapítást tekintve. Az ív teljesítmény automatikusan beállha a relatív törési szög (θ) magas (2° és 5° közötti), ami által lényegesen kisebb kötési csillapítást eredményez.

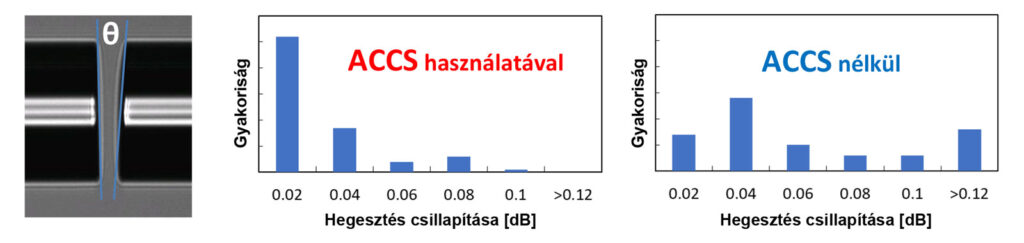

Az alábbi statisztika bizonyítja, hogy a funkció használatával a hegesztési csillapítások egyre kisebbek.
Fluid Arc System (FAS) – Folyamatos ívteljesítmény ellenőrzés és finomítás
A környezeti tényezők és az elektródák állapota befolyásják a leadott ívteljesítményt ezáltal a hegesztési csillapítást. A FAS funkció minden hegeszéskor figyeli az ívkisülést és ha szükséges akkor finomítja a kalibrációs értéket, hogy jobb és egyenletesebb hegesztéseket eredményezzen.
Újonnan fejlesztett algoritmus a pontosabb csillapítás becsléshez
Új algoritmust vezettünk be annak érdekében, hogy a hegesztő még pontosabban becsülje meg a hegesztés csillapításának értékét, különösen a szálmagban keletkező mikrohajlításokat figyelve.
Részletes specifikációk
| Hegeszthető száltípusok |
SM (ITU-T G.652, G.657A1 és G.657A2), |
| Héjátmérő | 80–150 µm |
| Köpenyátmérő | 100–3000 µm |
| Csupaszítási hossz | 5–16 mm |
| Átlagos kötési csillapítás | SM:0.01dB, MM:0.01dB, DSF:0.03dB, NZD:0.04dB |
| Hegesztési idő |
6 sec (fél automata módban) |
| Zsugorítási idő(1) | 9 (60mm, Tyco SMOUV1120-01, coating diameter 250-900μm, Power mode) 13 (60mm, FITEL S921, coating diameter 250μm, Power mode) 15 (60mm, FITEL S921, coating diameter 900μm, Power mode) |
| Hegesztési programok száma | Maximum 300 db |
| Automatikus hegesztés | Alkalmazható |
| Zsugorító programok száma | Maximum 100 db |
| Automatikus zsugorítás | Alkalmazható |
| Alkalmazható zsugorcsövek hossza | 20 mm / 40 mm / 60 mm |
| Száltartó típuso | Fix és cserélhető száltartók |
| Szakítószilárdság teszt | 1.96 N |
| Reflexiós csillapítás | 70 dB vagy több |
| Tetszőleges csillapítású hegesztés | 0,1 – 15 dB (0,1 dB felbontással) |
| Szálnagyítás | 104×, 278×, 556× |
| Memória | 20 000 hegesztési eredmény rögzítése |
| Hegesztett szálkép memória | Az utolsó 100 db hegesztési kép automatikus rögzítése és további 100 db egyéni tárolás |
| Méret |
139 × 209 × 114 mm (gumisarkok nélkül) |
| Súly | 1,7 kg (akkumulátor nélkül) 2,0 kg (akkumulátorral) |
| Kijelző | Színes, 4,3 colos méretű kapacitív érintéses kijelző |
| Szálmozgató motor erőssége | 8 N |
| Interfész | 1 db USB 2.0 mini B port 1 db Standard A port |
| Akkumulátor kapacitás(2) | Tipikusan 220 hegesztés/zsugorítás ciklus, 90 sec/ciklus |
| Tengerszint feletti magasság | max. 5 000 m |
| Szélsebesség | max. 54 km/h |
| Használati hőmérséklettartomány | -10 to + 50 °C (jelentős páratartalom nélkül) |
| Tárolás hőmérséklettartomány | -40 to +60 °C (jelentős páratartalom nélkül) |
| Páratartalom | 0 to + 95% relatív páratartalom (nem lecsapódó) |
| Hálózati feszültség | AC 100–240V (50/60Hz), DC 11–24 V hardver változtatás nélkül |
(1) A zsugorítási idő függ a zsugorcső típusától. Továbbá bekapcsolás utáni első zsugorítás időtartama hosszabb lehet, mint normál üzemmódban.
(2) A ciklusok száma függhet az akkumulátor állapotától és az alkalmazott hegesztési-, zsugorítási programtól
Rendelési információk
| Kód | Leírás |
| S179+ – 11 | S179 szálhegesztő 16 mm fix száltartóval |
| S179+ – 21 | S179 szálhegesztő 10 mm fix száltartóval |
| S179+ – 31 | S179 szálhegesztő száltartó nélkül |
Csomag tartalma
| Megnevezés | Cikkszám | Mennyiség (db) |
| FITEL S179 szálhegesztő | S179+ | 1 |
| Akkumulátor | S947 | 1 |
| Keményfedeles hordtáska | HCC-05 | 1 |
| Tartalék elektróda | ELR-01 | 1 |
| Töltő adapter | S979A | 1 |
| Töltő kábel | – | 1 |
| Hűtőtálca | CTX-03 | 1 |
| Wi-Fi USB adapter | – | 1 |
| Tisztítóecset | VGC-01 | 1 |
| Polírozó korong | D5111 | 1 |
| Gyöngyvászon táska | TCC-01 | 1 |
| LCD tükröződésgátló | ARS-01 | 1 |
| Használati útmutató | UMC-02 | 1 |
| Egyszerűsített útmutató | FTS-B526 | 1 |
Kapcsolódó anyagok
Prospektusok, adatlapok
Furukawa Electric FITEL S179+ adatlap (pdf, angol, 571 KB)
